Page 161 - Дисертація_Борух

161

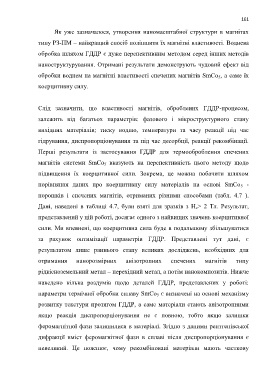

Як уже зазначалося, утворення наномасштабної структури в магнітах

типу РЗ-ПМ – найкращий спосіб поліпшити їх магнітні властивості. Воднева

обробка шляхом ГДДР є дуже перспективним методом серед інших методів

наноструктурування. Отримані результати демонструють чудовий ефект від

обробки воднем на магнітні властивості спечених магнітів SmCo 5, а саме їх

коерцитивну силу.

Слід зазначити, що властивості магнітів, оброблених ГДДР-процесом,

залежить від багатьох параметрів: фазового і мікроструктурного стану

вихідних матеріалів; тиску водню, температури та часу реакції під час

гідрування, диспропорціонування та під час десорбції, реакції рекомбінації.

Перші результати із застосування ГДДР для термооброблення спечених

магнітів системи SmCo 5 вказують на перспективність цього методу щодо

підвищення їх коерцитивної сили. Зокрема, це можна побачити шляхом

порівняння даних про коерцитивну силу матеріалів на основі SmCo 5 -

порошків і спечених магнітів, отриманих різними способами (табл. 4.7 ).

Дані, наведені в таблиці 4.7, були взяті для зразків з H c> 2 Тл. Результат,

представлений у цій роботі, досягає одного з найвищих значень коерцитивної

сили. Ми впевнені, що коерцитивна сила буде в подальшому збільшуватися

за рахунок оптимізації параметрів ГДДР. Представлені тут дані, є

результатом лише раннього етапу великих досліджень, необхідних для

отримання нанорозмірних анізотропних спечених магнітів типу

рідкісноземельний метал – перехідний метал, а потім нанокомпозитів. Нижче

наведено кілька роздумів щодо деталей ГДДР, представлених у роботі:

параметри термічної обробки сплаву SmCo 5 є визначені на основі механізму

розвитку текстури протягом ГДДР, а саме матеріали стають анізотропними

якщо реакція диспропорціонування не є повною, тобто якщо залишки

феромагнітної фази залишилися в матеріалі. Згідно з даними рентгенівської

дифракції вміст феромагнітної фази в сплаві після диспропорціонування є

невеликий. Це пояснює, чому рекомбіновані матеріали мають часткову
