Page 67 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

67

алюмінієм і оброблені ПЕО. Мінливість параметрів процесу ПЕО (склад і

температура електроліту, час обробки, густина струму, змінний або постійний

струм, напруга) дозволяє регулювати мікроструктуру і властивості оксидно-

алюмінієвих покриттів відповідно до вимог. В роботі порівнюються

мікроструктура і властивості покриттів Al 2O 3 і оксидних покриттів, отриманих

в результаті подальшої обробки ПЕО алюмінієвих покриттів, нанесених

дуговим і газополуменевим напиленням на сталеві підкладки. Алюмінієві

сплави Al99,5 (EN AW-1050) і AlCu4Mg1 (EN AW-2024) були термічно

напилені на сталеві поверхні з використанням обладнання для дугового

напилення OSU (Sulzer, Швейцарія) і системи газополуменевого напилення

CastoDyn 8000 (Castolin Eutectic, Швейцарія) під тиском.

Порівняння покриттів AlCu4Mg1, виконаних електродуговим і газополу-

меневим напиленням, показало (рис.1.11), що через більш високу швидкість

плавлення розпилюваної сировини покриття, нанесені електродуговим

напиленням, демонструють більш однорідну мікроструктуру, ніж покриття,

нанесені газополуменевим напиленням.

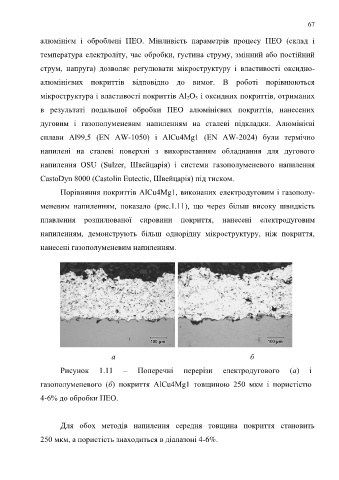

а б

Рисунок 1.11 – Поперечні перерізи електродугового (а) і

газополуменевого (б) покриття AlCu4Mg1 товщиною 250 мкм і пористістю

4-6% до обробки ПЕО.

Для обох методів напилення середня товщина покриття становить

250 мкм, а пористість знаходиться в діапазоні 4-6%.
