Page 71 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

71

[KOH] = 1г/л та безводному силікаті натрію [Na 2SiO 3 = 1,651г/л), розведеними у

деіонізованій воді. Виміряні рН та електропровідність свіжого електроліту ста-

новили відповідно 12,5 та 2,8 мС·см − 1 . Щоб обмежити ефект старіння елек-

троліту, свіжий електроліт оновлювали для кожної основи.

Для порівняння, об'ємні алюмінієві підкладки також обробляли з вико-

ристанням тих самих умов ПEO. Результати досліджень показали, що алюмі-

нієві покриття холодного напилення мають високий рівень пористості по всій

своїй товщині (рис.1.12). Хоча пористість у покриттях з холодним напиленням,

як правило, небажана, вона позитивно впливає на кінетику росту ПЕО. Меха-

нізм росту ПЕО-

покриття в порис-

тому алюмінії схе-

матично зображе-

но на рис. 1.14 і

описано нижче.

Перед пода-

чею струму на

електроди зразок

занурений в елек-

троліт. Цей елек-

троліт проникає в

з'єднані пори алю-

мінієвого шару,

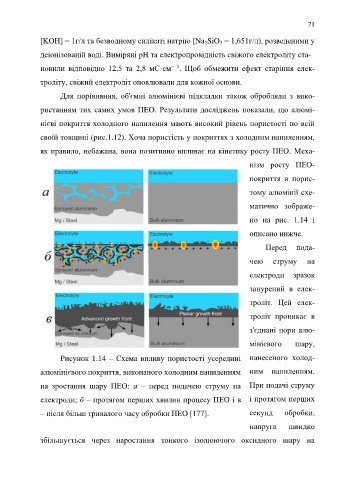

Рисунок 1.14 – Схема впливу пористості усередині нанесеного холод-

алюмінієвого покриття, виконаного холодним напиленням ним напиленням.

на зростання шару ПЕО: а – перед подачею струму на При подачі струму

електроди; б – протягом перших хвилин процесу ПЕО і в і протягом перших

– після більш тривалого часу обробки ПЕО [177]. секунд обробки,
напруга швидко

збільшується через наростання тонкого ізолюючого оксидного шару на
