Page 70 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

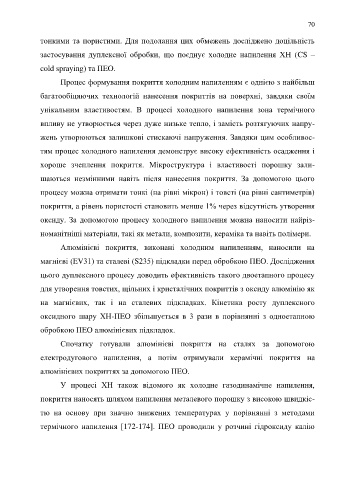

70

тонкими та пористими. Для подолання цих обмежень досліджено доцільність

застосування дуплексної обробки, що поєднує холодне напилення ХН (CS –

cold spraying) та ПEO.

Процес формування покриття холодним напиленням є однією з найбільш

багатообіцяючих технологій нанесення покриттів на поверхні, завдяки своїм

унікальним властивостям. В процесі холодного напилення зона термічного

впливу не утворюється через дуже низьке тепло, і замість розтягуючих напру-

жень утворюються залишкові стискаючі напруження. Завдяки цим особливос-

тям процес холодного напилення демонструє високу ефективність осадження і

хороше зчеплення покриття. Мікроструктура і властивості порошку зали-

шаються незмінними навіть після нанесення покриття. За допомогою цього

процесу можна отримати тонкі (на рівні мікрон) і товсті (на рівні сантиметрів)

покриття, а рівень пористості становить менше 1% через відсутність утворення

оксиду. За допомогою процесу холодного напилення можна наносити найріз-

номанітніші матеріали, такі як метали, композити, кераміка та навіть полімери.

Алюмінієві покриття, виконані холодним напиленням, наносили на

магнієві (EV31) та сталеві (S235) підкладки перед обробкою ПEO. Дослідження

цього дуплексного процесу доводить ефективність такого двоетапного процесу

для утворення товстих, щільних і кристалічних покриттів з оксиду алюмінію як

на магнієвих, так і на сталевих підкладках. Кінетика росту дуплексного

оксидного шару ХН-ПEO збільшується в 3 рази в порівнянні з одноетапною

обробкою ПEO алюмінієвих підкладок.

Спочатку готували алюмінієві покриття на сталях за допомогою

електродугового напилення, а потім отримували керамічні покриття на

алюмінієвих покриттях за допомогою ПЕО.

У процесі ХН також відомого як холодне газодинамічне напилення,

покриття наносять шляхом напилення металевого порошку з високою швидкіс-

тю на основу при значно знижених температурах у порівнянні з методами
термічного напилення [172-174]. ПЕО проводили у розчині гідроксиду калію
