Page 63 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

63

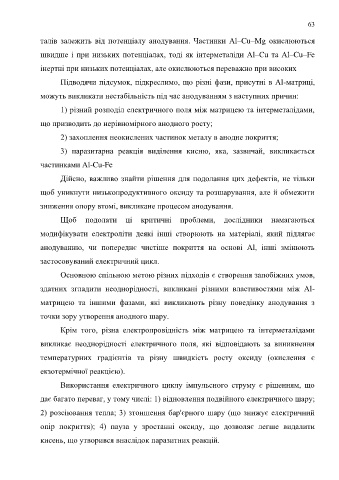

талів залежить від потенціалу анодування. Частинки Al–Cu–Mg окислюються

швидше і при низьких потенціалах, тоді як інтерметаліди Al–Cu та Al–Cu–Fe

інертні при низьких потенціалах, але окислюються переважно при високих

Підводячи підсумок, підкреслимо, що різні фази, присутні в Al-матриці,

можуть викликати нестабільність під час анодуванням з наступних причин:

1) різний розподіл електричного поля між матрицею та інтерметалідами,

що призводить до нерівномірного анодного росту;

2) захоплення неокислених частинок металу в анодне покриття;

3) паразитарна реакція виділення кисню, яка, зазвичай, викликається

частинками Al-Cu-Fe

Дійсно, важливо знайти рішення для подолання цих дефектів, не тільки

щоб уникнути низькопродуктивного оксиду та розшарування, але й обмежити

зниження опору втомі, викликане процесом анодування.

Щоб подолати ці критичні проблеми, дослідники намагаються

модифікувати електроліти деякі інші створюють на матеріалі, який підлягає

анодуванню, чи попереднє чистіше покриття на основі Al, інші змінюють

застосовуваний електричний цикл.

Основною спільною метою різних підходів є створення запобіжних умов,

здатних згладити неоднорідності, викликані різними властивостями між Al-

матрицею та іншими фазами, які викликають різну поведінку анодування з

точки зору утворення анодного шару.

Крім того, різна електропровідність між матрицею та інтерметалідами

викликає неоднорідності електричного поля, які відповідають за виникнення

температурних градієнтів та різну швидкість росту оксиду (окислення є

екзотермічної реакцією).

Використання електричного циклу імпульсного струму є рішенням, що

дає багато переваг, у тому числі: 1) відновлення подвійного електричного шару;

2) розсіювання тепла; 3) зтоншення бар'єрного шару (що знижує електричний
опір покриття); 4) пауза у зростанні оксиду, що дозволяє легше видалити

кисень, що утворився внаслідок паразитних реакцій.
