Page 340 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

340

100 мкм
200 мкм

а б

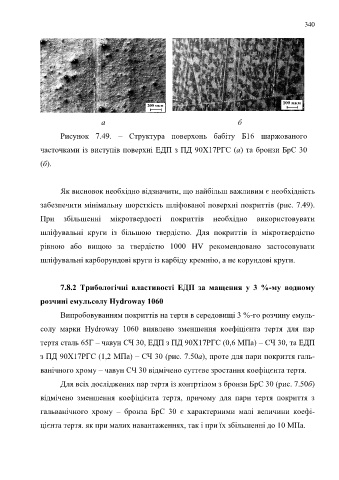

Рисунок 7.49. – Структура поверхонь бабіту Б16 шаржованого

часточками із виступів поверхні ЕДП з ПД 90Х17РГС (а) та бронзи БрС 30

(б).

Як висновок необхідно відзначити, що найбільш важливим є необхідність

забезпечити мінімальну шорсткість шліфованої поверхні покриттів (рис. 7.49).

При збільшенні мікротвердості покриттів необхідно використовувати

шліфувальні круги із більшою твердістю. Для покриттів із мікротвердістю

рівною або вищою за твердістю 1000 HV рекомендовано застосовувати

шліфувальні карборундові круги із карбіду кремнію, а не корундові круги.

7.8.2 Трибологічні властивості ЕДП за мащення у 3 %-му водному

розчині емульсолу Hydroway 1060

Випробовуванням покриттів на тертя в середовищі 3 %-го розчину емуль-

солу марки Hydroway 1060 виявлено зменшення коефіцієнта тертя для пар

тертя сталь 65Г – чавун СЧ 30, ЕДП з ПД 90Х17РГС (0,6 МПа) – СЧ 30, та ЕДП

з ПД 90Х17РГС (1,2 МПа) – СЧ 30 (рис. 7.50а), проте для пари покриття галь-

ванічного хрому – чавун СЧ 30 відмічено суттєве зростання коефіцєнта тертя.

Для всіх досліджених пар тертя із контртілом з бронзи БрС 30 (рис. 7.50б)

відмічено зменшення коефіцієнта тертя, причому для пари тертя покриття з

гальванічного хрому – бронза БрС 30 є характерними малі величини коефі-

цієнта тертя. як при малих навантаженнях, так і при їх збільшенні до 10 МПа.
