7.8 Трибологічні властивості пар тертя ЕДП – чавун, бабіт, бронза в

середовищі олив

Трибологічні дослідження проводили на комп'ютеризованій установці

СМЦ-2. Покриття на стальних дисках формували із хрому нанесеним методоми

гальванічним та електродуговим напилення із розробленого ПД 90Х17РГС за

використання дозвукового (P=0,6 МПа) та надзвукового (P=1,2 МПа) струменю

повітря.

Контртіла виготовляли у вигляді сегментів із чавуну СЧ30, бабіту Б16 та

бронзи БрС-30, так як такі матеріали використовуються у різноманітних

двигунах, компресорах та гідроциліндрах для виготовлення пар тертя [323].

Трибологічні дослідження фрикційних пар досліджували за використання

різних мастильних середовищ: 3 %-й водний розчин емульсолу Hydroway 1060,

синтетична олива 5W30 та мінеральна олива І-20, при цьому диски із

покриттями занурювали на 1/3 діаметра в ємність наповнену 1 літром оливи.

7.8.1 Трибологічні властивості ЕПД за мащення оливою І-20

Визначали трибологічні властивості наступних тертя пар тертя: стальний

диск (сталь 65Г, твердість 60HRC) із напиленим та шліфованим покриттям

зануреним у ємність із оливою І-20 у парі з сегментом із чавуну СЧ30 (рис.

7.44а), бронзи БрС-30 (рис. 7.44б) та бабіту Б16 (рис. 7.44в). Підвищення

0,028
0,028
0,024
0,024
4 0,020
0,024 1 4
2 0,020 0,016 3
3  2
 3  2
0,020 1
0,016 0,012
1
0,008
0,012
0,016 4
2 4 6 8 10 2 4 6 8 10 2 4 6 8 10
Р, МПа P, МПа P, МПа
а б в

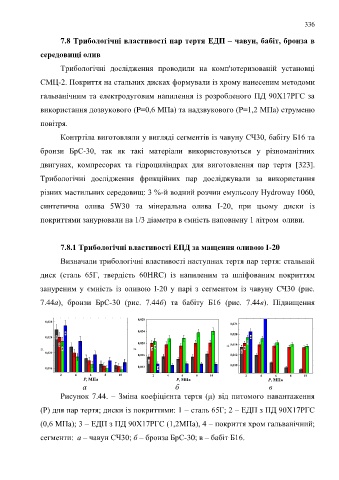

Рисунок 7.44. – Зміна коефіцієнта тертя (μ) від питомого навантаження
(Р) для пар тертя; диски із покриттями: 1 – сталь 65Г; 2 – ЕДП з ПД 90Х17РГС

(0,6 МПа); 3 – ЕДП з ПД 90Х17РГС (1,2МПа), 4 – покриття хром гальванічний;

сегменти: а – чавун СЧ30; б – бронза БрС-30; в – бабіт Б16.
