Page 231 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

231

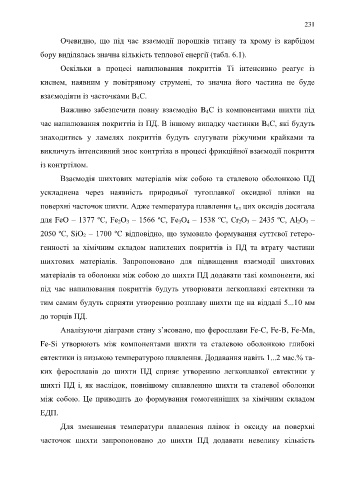

Очевидно, що під час взаємодії порошків титану та хрому із карбідом

бору виділялась значна кількість теплової енергії (табл. 6.1).

Оскільки в процесі напилювання покриттів Ті інтенсивно реагує із

киснем, наявним у повітряному струмені, то значна його частина не буде

взаємодіяти із часточками B 4С.

Важливо забезпечити повну взаємодію B 4С із компонентами шихти під

час напилювання покриттів із ПД. В іншому випадку частинки B 4С, які будуть

знаходитись у ламелях покриттів будуть слугувати ріжучими крайками та

викличуть інтенсивний знос контртіла в процесі фрикційної взаємодії покриття

із контртілом.

Взаємодія шихтових матеріалів між собою та сталевою оболонкою ПД

ускладнена через наявність природньої тугоплавкої оксидної плівки на

поверхні часточок шихти. Адже температура плавлення t пл цих оксидів досягала

для FeO – 1377 ºС, Fe 2O 3 – 1566 ºС, Fe 3O 4 – 1538 ºС, Сr 2O 3 – 2435 ºС, Al 2O 3 –

2050 ºС, SiO 2 – 1700 ºС відповідно, що зумовило формування суттєвої гетеро-

генності за хімічним складом напилених покриттів із ПД та втрату частини

шихтових матеріалів. Запропоновано для підвищення взаємодії шихтових

матеріалів та оболонки між собою до шихти ПД додавати такі компоненти, які

під час напилювання покриттів будуть утворювати легкоплавкі евтектики та

тим самим будуть сприяти утворенню розплаву шихти ще на віддалі 5...10 мм

до торців ПД.

Аналізуючи діаграми стану з’ясовано, що феросплави Fe-C, Fe-B, Fe-Mn,

Fe-Si утворюють між компонентами шихти та сталевою оболонкою глибокі

евтектики із низькою температурою плавлення. Додавання навіть 1...2 мас.% та-

ких феросплавів до шихти ПД сприяє утворенню легкоплавкої евтектики у

шихті ПД і, як наслідок, повнішому сплавленню шихти та сталевої оболонки

між собою. Це приводить до формування гомогенніших за хімічним складом

ЕДП.
Для зменшення температури плавлення плівок із оксиду на поверхні

часточок шихти запропоновано до шихти ПД додавати невелику кількість
