Page 228 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

228

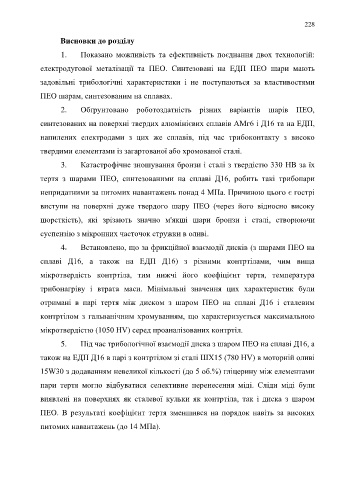

Висновки до розділу

1. Показано можливість та ефективність поєднання двох технологій:

електродугової металізації та ПЕО. Синтезовані на ЕДП ПЕО шари мають

задовільні трибологічні характеристики і не поступаються за властивостями

ПЕО шарам, синтезованим на сплавах.

2. Обґрунтовано роботоздатність різних варіантів шарів ПЕО,

синтезованих на поверхні твердих алюмінієвих сплавів АМг6 і Д16 та на ЕДП,

напилених електродами з цих же сплавів, під час трибоконтакту з високо

твердими елементами із загартованої або хромованої сталі.

3. Катастрофічне зношування бронзи і сталі з твердістю 330 HB за їх

тертя з шарами ПЕО, синтезованими на сплаві Д16, робить такі трибопари

непридатними за питомих навантажень понад 4 МПа. Причиною цього є гострі

виступи на поверхні дуже твердого шару ПЕО (через його відносно високу

шорсткість), які зрізають значно м'якші шари бронзи і сталі, створюючи

суспензію з мікронних часточок стружки в оливі.

4. Встановлено, що за фрикційної взаємодії дисків (з шарами ПЕО на

сплаві Д16, а також на ЕДП Д16) з різними контртілами, чим вища

мікротвердість контртіла, тим нижчі його коефіцієнт тертя, температура

трибонагріву і втрата маси. Мінімальні значення цих характеристик були

отримані в парі тертя між диском з шаром ПЕО на сплаві Д16 і сталевим

контртілом з гальванічним хромуванням, що характеризується максимальною

мікротвердістю (1050 HV) серед проаналізованих контртіл.

5. Під час трибологічної взаємодії диска з шаром ПЕО на сплаві Д16, а

також на ЕДП Д16 в парі з контртілом зі сталі ШХ15 (780 HV) в моторній оливі

15W30 з додаванням невеликої кількості (до 5 об.%) гліцерину між елементами

пари тертя могло відбуватися селективне перенесення міді. Сліди міді були

виявлені на поверхнях як сталевої кульки як контртіла, так і диска з шаром

ПЕО. В результаті коефіцієнт тертя зменшився на порядок навіть за високих
питомих навантажень (до 14 МПа).
