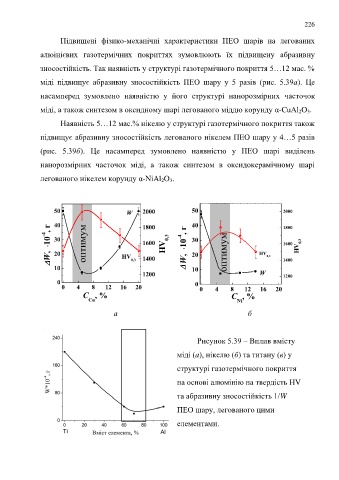

Page 226 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

226

Підвищені фізико-механічні характеристики ПЕО шарів на легованих

алюінієвих газотермічних покриттях зумовлюють їх підвищену абразивну

зносостійкість. Так наявність у структурі газотермічного покриття 5…12 мас. %

міді підвищує абразивну зносостійкість ПЕО шару у 5 разів (рис. 5.39а). Це

насамперед зумовлено наявністю у його структурі нанорозмірних часточок

міді, а також синтезом в оксидному шарі легованого міддю корунду α-CuAl 2O 3.

Наявність 5…12 мас.% нікелю у структурі газотермічного покриття також

підвищує абразивну зносостійкість легованого нікелем ПЕО шару у 4…5 разів

(рис. 5.39б). Це насамперед зумовлено наявністю у ПЕО шарі виділень

нанорозмірних часточок міді, а також синтезом в оксидокерамічному шарі

легованого нікелем корунду α-NiAl 2O 3.

50 W 2000 50 2000

40
40
W, 10 -4 , г 30 оптимум 1800 HV 0,3 W, 10 -4 , г 30 оптимум 1800 HV 0,3
1600
1600

 20 HV 0,3 1400 20 HV 0,3 1400
10  10
1200 W
1200
0 0
0 4 8 12 16 20 0 4 8 12 16 20
С , % С , %
Сu Ni

а б

Рисунок 5.39 – Вплив вмісту

міді (а), нікелю (б) та титану (в) у

структурі газотермічного покриття

на основі алюмінію на твердість HV

та абразивну зносостійкість 1/W

ПЕО шару, легованого цими

елементами.
