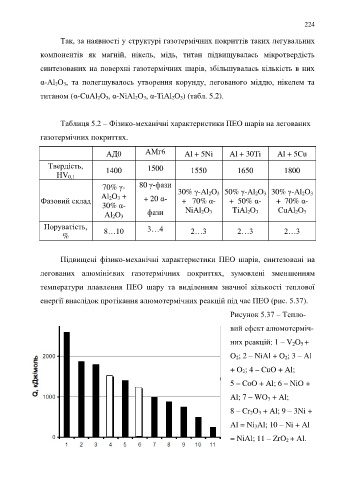

Page 224 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

224

Так, за наявності у структурі газотермічних покриттів таких легувальних

компонентів як магній, нікель, мідь, титан підвищувалась мікротвердість

синтезованих на поверхні газотермічних шарів, збільшувалась кількість в них

α-Al 2O 3, та полегшувалось утворення корунду, легованого міддю, нікелем та

титаном (α-CuAl 2O 3, α-NiAl 2O 3, α-TiAl 2O 3) (табл. 5.2).

Таблиця 5.2 – Фізико-механічні характеристики ПЕО шарів на легованих

газотермічних покриттях.

АД0 АМг6 Al + 5Ni Al + 30Ti Al + 5Cu
Твердість, 1400 1500 1550 1650 1800
HV 0,1

70% γ- 80 γ-фази
Al 2O 3 + 30% γ-Al 2O 3 50% γ-Al 2O 3 30% γ-Al 2O 3
Фазовий склад + 20 α- + 70% α- + 50% α- + 70% α-
30% α-
Al 2O 3 фази NiAl 2O 3 TiAl 2O 3 CuAl 2O 3

Поруватість, 8…10 3…4 2…3 2…3 2…3
%

Підвищені фізико-механічні характеристики ПЕО шарів, синтезовані на

легованих алюмінієвих газотермічних покриттях, зумовлені зменшенням

температури плавлення ПЕО шару та виділенням значної кількості теплової

енергії внаслідок протікання алюмотермічних реакцій під час ПЕО (рис. 5.37).

Рисунок 5.37 – Тепло-

вий ефект алюмотерміч-

них реакцій: 1 – V 2O 5 +

O 2; 2 – NiAl + O 2; 3 – Al

+ O 2; 4 – CuO + Al;

5 – CoO + Al; 6 – NiO +

Al; 7 – WO 3 + Al;

8 – Cr 2O 3 + Al; 9 – 3Ni +

Al = Ni 3Al; 10 – Ni + Al

= NiAl; 11 – ZrO 2 + Al.
