Page 227 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

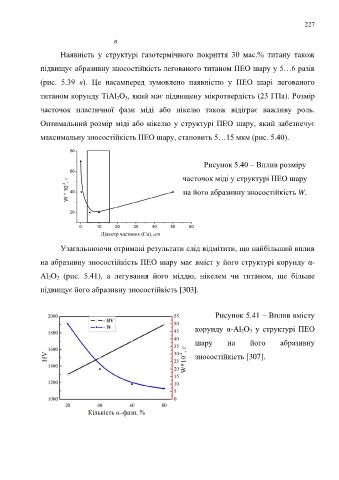

227

в

Наявність у структурі газотермічного покриття 30 мас.% титану також

підвищує абразивну зносостійкість легованого титаном ПЕО шару у 5…6 разів

(рис. 5.39 в). Це насамперед зумовлено наявністю у ПЕО шарі легованого

титаном корунду TiAl 2O 3, який має підвищену мікротвердість (23 ГПа). Розмір

часточок пластичної фази міді або нікелю також відіграє важливу роль.

Оптимальний розмір міді або нікелю у структурі ПЕО шару, який забезпечує

максимальну зносостійкість ПЕО шару, становить 5…15 мкм (рис. 5.40).

Рисунок 5.40 – Вплив розміру

часточок міді у структурі ПЕО шару

на його абразивну зносостійкість W.

Узагальнюючи отримані результати слід відмітити, що найбільший вплив
на абразивну зносостійкість ПЕО шару має вміст у його структурі корунду α-

Al 2O 3 (рис. 5.41), а легування його міддю, нікелем чи титаном, ще більше

підвищує його абразивну зносостійкість [303].

Рисунок 5.41 – Вплив вмісту

корунду α-Al 2O 3 у структурі ПЕО

шару на його абразивну

зносостійкість [307].
