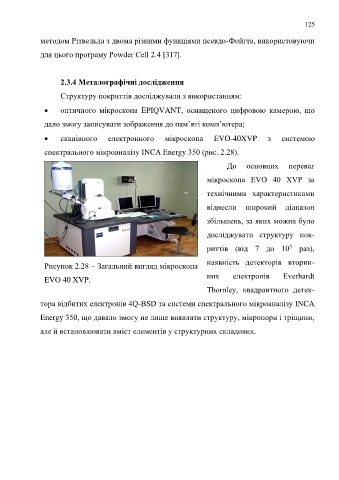

Page 125 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

125

методом Рітвельда з двома різними функціями псевдо-Фойгта, використовуючи

для цього програму Powder Cell 2.4 [317].

2.3.4 Металографічні дослідження

Структуру покриттів досліджували з використанням:

• оптичного мікроскопа EPIQVANT, оснащеного цифровою камерою, що

дало змогу записувати зображення до пам’яті комп’ютера;

• сканівного електронного мікроскопа EVO-40XVP з системою

спектрального мікроаналізу INCA Energy 350 (рис. 2.28).

До основних переваг

мікроскопа EVO 40 XVP за

технічними характеристиками

віднесли широкий діапазон

збільшень, за яких можна було
досліджувати структуру пок-

5
риттів (від 7 до 10 раз),

наявність детекторів вторин-
Рисунок 2.28 – Загальний вигляд мікроскопа

них електронів Everhardt
EVO 40 XVP.
Thornley, квадрантного детек-

тора відбитих електронів 4Q-BSD та системи спектрального мікроаналізу INCA

Energy 350, що давало змогу не лише виявляти структуру, мікропори і тріщини,

але й встановлювати вміст елементів у структурних складових.
