Page 129 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

129

розплаву, і при термічній обробці не розчиняються у твердому розчині, так

як це відбувається із інтерметалідом Al 2Cu.

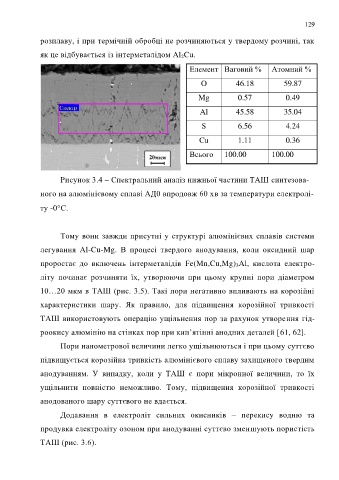

Елемент Ваговий % Атомний %

O 46.18 59.87

Mg 0.57 0.49

Al 45.58 35.04

S 6.56 4.24

Cu 1.11 0.36

Всього 100.00 100.00

Рисунок 3.4 – Спектральний аналіз нижньої частини ТАШ синтезова-

ного на алюмінієвому сплаві АД0 впродовж 60 хв за температури електролі-

ту -0С.

Тому вони завжди присутні у структурі алюмінієвих сплавів системи

легування Al-Cu-Mg. В процесі твердого анодування, коли оксидний шар

проростає до включень інтерметалідів Fe(Mn,Cu,Mg) 3Al, кислота електро-

літу починає розчиняти їх, утворюючи при цьому крупні пори діаметром

10…20 мкм в ТАШ (рис. 3.5). Такі пори негативно впливають на корозійні

характеристики шару. Як правило, для підвищення корозійної тривкості

ТАШ використовують операцію ущільнення пор за рахунок утворення гід-

роокису алюмінію на стінках пор при кип’ятінні анодних деталей [61, 62].

Пори нанометрової величини легко ущільнюються і при цьому суттєво

підвищується корозійна тривкість алюмінієвого сплаву захищеного твердим

анодуванням. У випадку, коли у ТАШ є пори мікронної величини, то їх

ущільнити повністю неможливо. Тому, підвищення корозійної тривкості

анодованого шару суттєвого не вдається.

Додавання в електроліт сильних окисників – перекису водню та

продувка електроліту озоном при анодуванні суттєво зменшують пористість

ТАШ (рис. 3.6).
