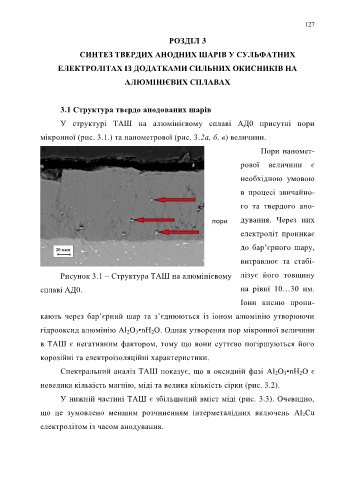

Page 127 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

127

РОЗДІЛ 3

СИНТЕЗ ТВЕРДИХ АНОДНИХ ШАРІВ У СУЛЬФАТНИХ

ЕЛЕКТРОЛІТАХ ІЗ ДОДАТКАМИ СИЛЬНИХ ОКИСНИКІВ НА

АЛЮМІНІЄВИХ СПЛАВАХ

3.1 Структура твердо анодованих шарів

У структурі ТАШ на алюмінієвому сплаві АД0 присутні пори

мікронної (рис. 3.1.) та нанометрової (рис. 3.2а, б, в) величини.

Пори наномет-

рової величини є

необхідною умовою

в процесі звичайно-

го та твердого ано-

дування. Через них

електроліт проникає

до бар’єрного шару,

витравлює та стабі-

Рисунок 3.1 – Структура ТАШ на алюмінієвому лізує його товщину
сплаві АД0. на рівні 10…30 нм.

Іони кисню прони-

кають через бар’єрний шар та з’єднюються із іоном алюмінію утворюючи

гідрооксид алюмінію Al 2O 3•nH 2O. Однак утворення пор мікронної величини

в ТАШ є негативним фактором, тому що вони суттєво погіршуються його

корозійні та електроізоляційні характеристики.

Спектральний аналіз ТАШ показує, що в оксидній фазі Al 2O 3•nH 2O є

невелика кількість магнію, міді та велика кількість сірки (рис. 3.2).

У нижній частині ТАШ є збільшений вміст міді (рис. 3.3). Очевидно,

що це зумовлено меншим розчиненням інтерметалідних включень Al 2Cu
електролітом із часом анодування.
