Page 130 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

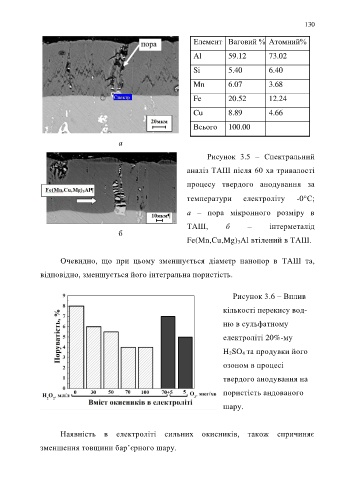

130

Елемент Ваговий % Атомний%

Al 59.12 73.02

Si 5.40 6.40

Mn 6.07 3.68

Fe 20.52 12.24

Cu 8.89 4.66

Всього 100.00

а
Рисунок 3.5 – Спектральний

аналіз ТАШ після 60 хв тривалості

процесу твердого анодування за

температури електроліту -0С;

а – пора мікронного розміру в

ТАШ, б – інтерметалід
б
Fe(Mn,Cu,Mg) 3Al втілений в ТАШ.

Очевидно, що при цьому зменшується діаметр нанопор в ТАШ та,

відповідно, зменшується його інтегральна пористість.

Рисунок 3.6 – Вплив

кількості перекису вод-

ню в сульфатному

електроліті 20%-му

H 2SO 4 та продувки його

озоном в процесі

твердого анодування на

пористість андованого

шару.

Наявність в електроліті сильних окисників, також спричиняє

зменшення товщини бар’єрного шару.
