Page 14 - Автореферат Греділь М.І.

12

ті) становить до 2,5 разів, а домінувальним чинником зниження її корозійної три-
вкості (у 5 разів) є інтенсивність барботування воднем.

1,0

без барботування

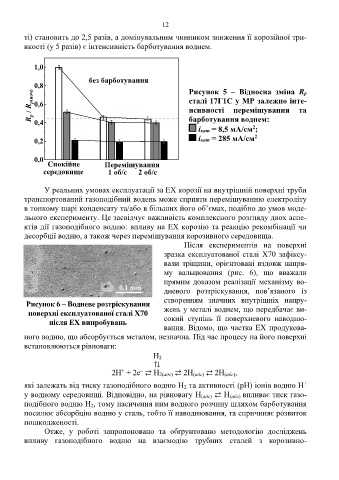

0,8 Рисунок 5 – Відносна зміна Rp
R p / R p(поч) 0,6 сталі 17Г1С у МР залежно інте-

нсивності перемішування та
барботування воднем:
0,4
2
ікат = 8,5 мА/см ;
2
0,2 ікат = 285 мА/см

0,0
Спокійне Перемішування
середовище 1 об/с 2 об/с

У реальних умовах експлуатації за ЕХ корозії на внутрішній поверхні труби
транспортований газоподібний водень може сприяти перемішуванню електроліту
в тонкому шарі конденсату та/або в більших його об’ємах, подібно до умов моде-
льного експерименту. Це засвідчує важливість комплексного розгляду двох аспе-
ктів дії газоподібного водню: впливу на ЕХ корозію та реакцію рекомбінації чи
десорбції водню, а також через перемішування корозивного середовища.
Після експериментів на поверхні
зразка експлуатованої сталі Х70 зафіксу-
вали тріщини, орієнтовані вздовж напря-
му вальцювання (рис. 6), що вважали
прямим доказом реалізації механізму во-
дневого розтріскування, пов’язаного із

Рисунок 6 – Водневе розтріскування створенням значних внутрішніх напру-
поверхні експлуатованої сталі Х70 жень у металі воднем, що передбачає ви-
після ЕХ випробувань сокий ступінь її поверхневого наводню-
вання. Відомо, що частка ЕХ продукова-
ного водню, що абсорбується металом, незначна. Під час процесу на його поверхні
встановлюються рівноваги:

H 2

+
–
2H + 2e ⇄ Н 2(адс) ⇄ 2H (aдс) ⇄ 2H (абс),
+
які залежать від тиску газоподібного водню H 2 та активності (рН) іонів водню H
у водному середовищі. Відповідно, на рівновагу H (aдс) ⇄ H (aбс) впливає тиск газо-
подібного водню H 2, тому насичення ним водного розчину шляхом барботування
посилює абсорбцію водню у сталь, тобто її наводнювання, та спричиняє розвиток
пошкодженості.
Отже, у роботі запропоновано та обґрунтовано методологію досліджень
впливу газоподібного водню на взаємодію трубних сталей з корозивно-
