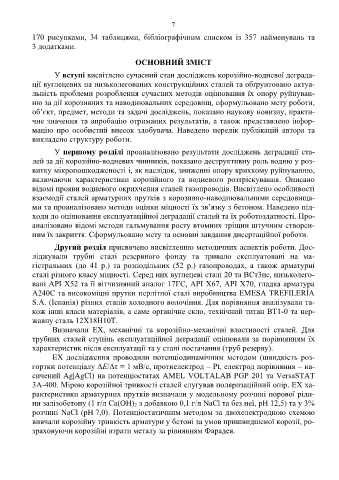

Page 9 - Автореферат Греділь М.І.

7

170 рисунками, 34 таблицями, бібліографічним списком із 357 найменувань та
3 додатками.

ОСНОВНИЙ ЗМІСТ

У вступі висвітлено сучасний стан досліджень корозійно-водневої деграда-
ції вуглецевих на низьколегованих конструкційних сталей та обґрунтовано актуа-
льність проблеми розроблення сучасних методів оцінювання їх опору руйнуван-
ню за дії корозивних та наводнювальних середовищ, сформульовано мету роботи,
об’єкт, предмет, методи та задачі досліджень, показано наукову новизну, практи-
чне значення та апробацію отриманих результатів, а також представлено інфор-
мацію про особистий внесок здобувача. Наведено перелік публікацій автора та
викладено структуру роботи.
У першому розділі проаналізовано результати досліджень деградації ста-
лей за дії корозійно-водневих чинників, показано деструктивну роль водню у роз-
витку мікропошкодженості і, як наслідок, зниженні опору крихкому руйнуванню,
включаючи характеристики корозійного та водневого розтріскування. Описано
відомі прояви водневого окрихчення сталей газопроводів. Висвітлено особливості
взаємодії сталей арматурних прутків з корозивно-наводнювальними середовища-
ми та проаналізовано методи оцінки міцності їх зв’язку з бетоном. Наведено під-
ходи до оцінювання експлуатаційної деградації сталей та їх роботоздатності. Про-
аналізовано відомі методи гальмування росту втомних тріщин штучним створен-
ням їх закриття. Сформульовано мету та основні завдання дисертаційної роботи.

Другий розділ присвячено висвітленню методичних аспектів роботи. Дос-
ліджували трубні сталі резервного фонду та тривало експлуатовані на ма-
гістральних (до 41 р.) та розподільних (52 р.) газопроводах, а також арматурні
сталі різного класу міцності. Серед них вуглецеві сталі 20 та ВСт3пс, низьколего-
вані API X52 та її вітчизняний аналог 17ГС, API X67, API X70, гладка арматура
А240С та високоміцні прутки перлітної сталі виробництва EMESA TREFILERÍA
S.A. (Іспанія) різних етапів холодного волочіння. Для порівняння аналізували та-
кож інші класи матеріалів, а саме органічне скло, технічний титан ВТ1-0 та нер-
жавну сталь 12Х18Н10Т.
Визначали ЕХ, механічні та корозійно-механічні властивості сталей. Для
трубних сталей ступінь експлуатаційної деградації оцінювали за порівнянням їх
характеристик після експлуатації та у стані постачання (труб резерву).
ЕХ дослідження проводили потенціодинамічним методом (швидкість роз-
гортки потенціалу ∆Е/∆τ = 1 мВ/с, протиелектрод – Pt, електрод порівняння – на-
сичений Ag|AgCl) на потенціостатах AMEL VOLTALAB PGP 201 та VersaSTAT
3A-400. Мірою корозійної тривкості сталей слугував поляризаційний опір. ЕХ ха-
рактеристики арматурних прутків визначали у модельному розчині порової ріди-
ни залізобетону (1 г/л Са(ОН) 2 з добавкою 0,1 г/л NaCl та без неї, рН 12,5) та у 3%
розчині NaCl (рН 7,0). Потенціостатичним методом за двохелектродною схемою
вивчали корозійну тривкість арматури у бетоні за умов пришвидшеної корозії, ро-
зраховуючи корозійні втрати металу за рівнянням Фарадея.
