Page 6 - Автореферат Греділь М.І.

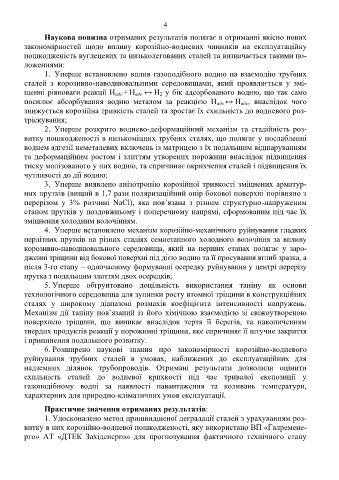

4

Наукова новизна отриманих результатів полягає в отриманні якісно нових
закономірностей щодо впливу корозійно-водневих чинників на експлуатаційну
пошкодженість вуглецевих та низьколегованих сталей та визначається такими по-
ложеннями:
1. Уперше встановлено вплив газоподібного водню на взаємодію трубних
сталей з корозивно-наводнювальними середовищами, який проявляється у змі-

щенні рівноваги реакції H адс +H адс ↔ H 2 у бік адсорбованого водню, що так само

посилює абсорбування водню металом за реакцією H адс ↔ H абс, внаслідок чого
знижується корозійна тривкість сталей та зростає їх схильність до водневого роз-
тріскування;
2. Уперше розкрито воднево-деформаційний механізм та стадійність роз-
витку пошкодженості в низькоміцних трубних сталях, що полягає у послабленні
воднем адгезії неметалевих включень із матрицею з їх подальшим відшаруванням
та деформаційним ростом і злиттям утворених порожнин внаслідок підвищення
тиску молізованого у них водню, та спричиняє окрихчення сталей і підвищення їх
чутливості до дії водню;
3. Уперше виявлено анізотропію корозійної тривкості зміцнених арматур-
них прутків (вищий в 1,7 рази поляризаційний опір бокової поверхні порівняно з
перерізом у 3% розчині NaCl), яка пов’язана з різним структурно-напруженим
станом прутків у поздовжньому і поперечному напрямі, сформованим під час їх
зміцнення холодним волочінням.
4. Уперше встановлено механізм корозійно-механічного руйнування гладких

перлітних прутків на різних стадіях семиетапного холодного волочіння за впливу
корозивно-наводнювального середовища, який на перших етапах полягає у заро-
дженні тріщини від бокової поверхні під дією водню та її просування вглиб зразка, а
після 3-го етапу – одночасному формуванні осередку руйнування у центрі перерізу
прутка з подальшим злиттям двох осередків;
5. Уперше обґрунтовано доцільність використання таніну як основи
технологічного середовища для зупинки росту втомної тріщини в конструкційних
сталях у широкому діапазоні розмахів коефіцієнта інтенсивності напружень.
Механізм дії таніну пов’язаний із його хімічною взаємодією зі свіжоутвореною
поверхнею тріщини, що виникає внаслідок тертя її берегів, та накопиченням
твердих продуктів реакції у порожнині тріщини, яке спричиняє її штучне закриття
і припинення подальшого розвитку.
6. Розширено наукові знання про закономірності корозійно-водневого
руйнування трубних сталей в умовах, наближених до експлуатаційних для
надземних ділянок трубопроводів. Отримані результати дозволили оцінити
схильність сталей до водневої крихкості під час тривалої експозиції у
газоподібному водні за наявності навантаження та коливань температури,
характерних для природно-кліматичних умов експлуатації.

Практичне значення отриманих результатів:
1. Удосконалено метод пришвидшеної деградації сталей з урахуванням роз-
витку в них корозійно-водневої пошкодженості, яку використано ВП «Галремене-
рго» АТ «ДТЕК Західенерго» для прогнозування фактичного технічного стану
