Page 17 - Автореферат Греділь М.І.

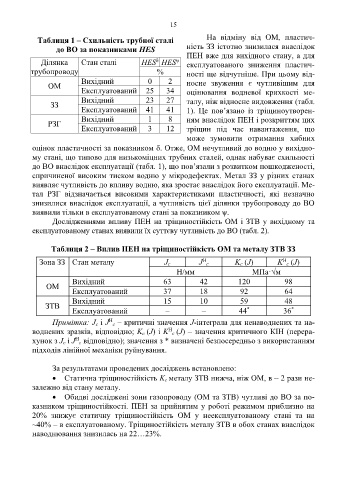

15

Таблиця 1 – Схильність трубної сталі На відміну від ОМ, пластич-
до ВО за показниками HES ність ЗЗ істотно знизилася внаслідок
ПЕН вже для вихідного стану, а для
ψ
Ділянка Стан сталі HES HES експлуатованого зниження пластич-
δ
трубопроводу % ності ще відчутніше. При цьому від-
Вихідний 0 2 носне звуження є чутливішим для
ОМ
Експлуатований 25 34 оцінювання водневої крихкості ме-
Вихідний 23 27 талу, ніж відносне видовження (табл.
ЗЗ
Експлуатований 41 41 1). Це пов’язано із тріщиноутворен-
Вихідний 1 8 ням внаслідок ПЕН і розкриттям цих
РЗГ
Експлуатований 3 12 тріщин під час навантаження, що
може зумовити отримання хибних

оцінок пластичності за показником . Отже, ОМ нечутливий до водню у вихідно-
му стані, що типово для низькоміцних трубних сталей, однак набуває схильності
до ВО внаслідок експлуатації (табл. 1), що пов’язали з розвитком пошкодженості,
спричиненої високим тиском водню у мікродефектах. Метал ЗЗ у різних станах
виявляє чутливість до впливу водню, яка зростає внаслідок його експлуатації. Ме-
тал РЗГ відзначається високими характеристиками пластичності, які незначно
знизилися внаслідок експлуатації, а чутливість цієї ділянки трубопроводу до ВО
виявили тільки в експлуатованому стані за показником ψ.
Дослідженнями впливу ПЕН на тріщиностійкість ОМ і ЗТВ у вихідному та
експлуатованому станах виявили їх суттєву чутливість до ВО (табл. 2).

Таблиця 2 – Вплив ПЕН на тріщиностійкість ОМ та металу ЗТВ ЗЗ
H
H
Зона ЗЗ Стан металу J c J c K c (J) K c (J)
Н/мм MПa·√м
Вихідний 63 42 120 98
ОМ
Експлуатований 37 18 92 64
Вихідний 15 10 59 48
ЗТВ
*
*
Експлуатований – – 44 36
Примітка: J c і J c – критичні значення J-інтеграла для ненаводнених та на-
H
H
воднених зразків, відповідно; K c (J) і K c (J) – значення критичного КІН (перера-
H
хунок з J c і J c відповідно); значення з * визначені безпосередньо з використанням
підходів лінійної механіки руйнування.

За результатами проведених досліджень встановлено:
• Статична тріщиностійкість K c металу ЗТВ нижча, ніж ОМ, в ~ 2 рази не-
залежно від стану металу.
• Обидві досліджені зони газопроводу (ОМ та ЗТВ) чутливі до ВО за по-
казником тріщиностійкості. ПЕН за прийнятим у роботі режимом приблизно на
20% знижує статичну тріщиностійкість ОМ у неексплуатованому стані та на
~40% – в експлуатованому. Тріщиностійкість металу ЗТВ в обох станах внаслідок
наводнювання знизилась на 22…23%.
