Page 16 - Автореферат Греділь М.І.
P. 16

14

          також додаткового впливу ПЕН на пластичність сталей, та балкові зразки на три-
          точковий згин для оцінювання тріщиностійкості методом J-інтеграла. Пластинча-
          сті  зразки  перед  експозицією  на  стенді  попередньо  навантажували  розтягом  до
          напружень ~ 0,8 σ 0,2, рівень яких відповідав максимальному механічному наван-
          таженню труб від тиску транспортованого газу. Вважали, що напруження у плас-
          тинчастих зразках полегшуватимуть їх наводнювання під час експозиції у водні. З
          цією метою сконструювали спеціальний пристрій, в якому в одній ланці послідо-
          вно розміщували по п’ять зразків по довжині конструкції, яка давала можливість
          витримувати  загалом  20 зразків.  Балкові  зразки  з  попередньо  наведеними  втом-
          ними тріщинами витримували у водні на стенді у ненавантаженому стані. Допус-
          кали, що залишкові розтягувальні напруження в околі вершини втомної тріщини
          сприятимуть  локальному  наводнюванню  металу  саме  в  зоні  приросту  тріщини,
          умови якого визначають в’язкість руйнування.
                 Проаналізували стан металу газопроводу, оцінивши вплив тривалої експлу-
          атації сталі на її опір крихкому руйнуванню і виявили суттєво нижчі його значен-
          ня для експлуатованого металу для всіх ділянок труби порівняно з неексплуатова-
          ним.  Зокрема,  ударна  в’язкість  KCV  зразків  ЗЗ  у  вихідному  стані  становить
                                                                                 2
                        2
          0,55 МДж/м , тоді як експлуатованих – усього 0,08 МДж/м , а для ОМ відмінність
                                                 2
          ще істотніша: 0,98 і 0,09 МДж/м , що свідчить про значне окрихчення металу вна-
          слідок тривалої експлуатації.
                 Визначали також опір металу ВО за впливом ПЕН на два показники стану
          металу: пластичність та тріщиностійкість (в’язкість руйнування), визначену мето-

          дом J-інтеграла. Обґрунтували такий режим наводнювання для забезпечення рів-
          номірного  розподілу  водню  по  перерізу  зразків:  густина  катодного  струму
                   2
          1 мА/см , тривалість 96 год, електроліт – розчин H 2SO 4 з pH 3,5.
                 Впливу ПЕН на пластичність ОМ у вихідному стані не виявлено, однак для
          експлуатованого металу він суттєвий (рис. 8).
             30                                                60


             25
                                                               50
             20
           , %  15                                           y, %  40


             10
                                                               30
              5
                   1      2      3      4      5       6             1      2      3      4      5      6
              0                                                20
                     ОМ               ЗЗ                РЗГ            ОМ                 ЗЗ                РЗГ
                                 а                                                  б

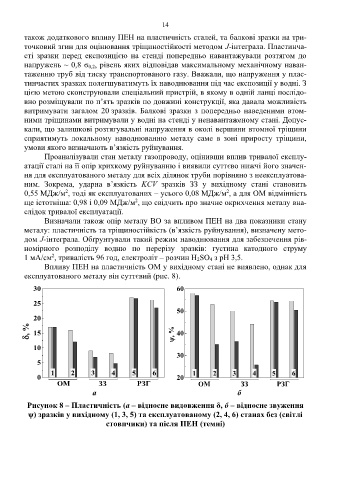

           Рисунок 8 – Пластичність (а – відносне видовження δ, б – відносне звуження
           ψ) зразків у вихідному (1, 3, 5) та експлуатованому (2, 4, 6) станах без (світлі
                                      стовпчики) та після ПЕН (темні)
   11   12   13   14   15   16   17   18   19   20   21
