Page 9 - Avtoreferat_Boruch
P. 9
7
І, в.о. а Nd Fe B І, в.о. б 004 105 006 Nd Fe B
14
2
14
2
1
2
1
3 2
2 (Co K ), град 3
25 30 35 40 45 50 55 60 65 25 30 35 40 45 50 55 60 65
2 (Co K ), град
І, в.о. в Nd Fe B І, в.о. г 105 006 Nd Fe B
14
2
2
14
4 4
006
5
105
5
35 40 45 50 55 65 35 40 45 50
2 (Co K ), град 2 (Co K ), град

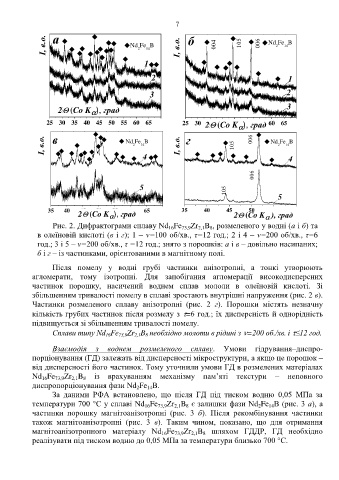

Рис. 2. Дифрактограми сплаву Nd Fe 73,9 Zr B , розмеленого у водні (а і б) та
8
16
2,1
в олеїновій кислоті (в і г); 1 – ν=100 об/хв., τ=12 год.; 2 і 4 – ν=200 об/хв., τ=6
год.; 3 і 5 – ν=200 об/хв., τ =12 год.; знято з порошків: а і в – довільно насипаних;
б і г – із частинками, орієнтованими в магнітному полі.
Після помелу у водні грубі частинки анізотропні, а тонкі утворюють
агломерати, тому ізотропні. Для запобігання агломерації високодисперсних
частинок порошку, насичений воднем сплав мололи в олеїновій кислоті. Зі
збільшенням тривалості помелу в сплаві зростають внутрішні напруження (рис. 2 в).
Частинки розмеленого сплаву анізотропні (рис. 2 г). Порошки містять незначну
кількість грубих частинок після розмелу з =6 год.; їх дисперсність й однорідність
підвищується зі збільшенням тривалості помелу.
Сплави типу Nd Fe 73,9 Zr B необхідно молоти в рідині з =200 об./хв. і ≤12 год.
2,1 8
16
Взаємодія з воднем розмеленого сплаву. Умови гідрування–диспро-
порціонування (ГД) залежать від дисперсності мікроструктури, а якщо це порошок –
від дисперсності його частинок. Тому уточнили умови ГД в розмелених матеріалах
Nd Fe 73,9 Zr B із врахуванням механізму пам’яті текстури – неповного
16
8
2,1
диспропорціонування фази Nd Fe B.
2
14
За даними РФА встановлено, що після ГД під тиском водню 0,05 МПа за
температури 700 °C у сплаві Nd Fe 73,9 Zr B є залишки фази Nd Fe B (рис. 3 а), а
16
2
14
8
2,1
частинки порошку магнітоанізотропні (рис. 3 б). Після рекомбінування частинки
також магнітоанізотропні (рис. 3 в). Таким чином, показано, що для отримання
магнітоанізотропного матеріалу Nd Fe 73,9 Zr B шляхом ГДДР, ГД необхідно
16
2,1
8
реалізувати під тиском водню до 0,05 МПа за температури близько 700 °C.
