Page 8 - Avtoreferat_Boruch

6

а
1 - Nd (Fe,Zr) B
2
14
б

1 – Nd Fe B; 2 – Nd-багата фаза; 3 – Fe.
14
2

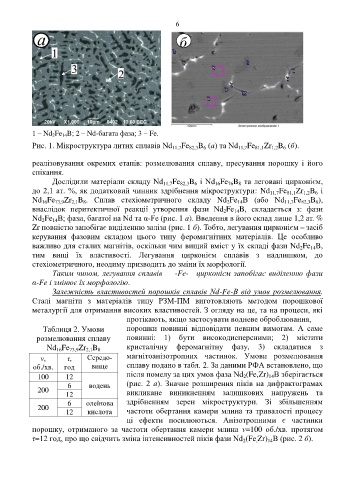

Рис. 1. Мікроструктура литих сплавів Nd 11,7 Fe 82,3 B (а) та Nd 11,7 Fe 81,1 Zr B (б).
6
1,2
6
реалізовування окремих етапів: розмелювання сплаву, пресування порошку і його
спікання.
Дослідили матеріали складу Nd 11,7 Fe 82,3 B і Nd Fe B та леговані цирконієм,
6
8
16
76
до 2,1 ат. %, як додатковий чинник здрібнення мікроструктури: Nd 11,7 Fe 81,1 Zr B і
6
1,2
Nd Fe 73,9 Zr B . Сплав стехіометричного складу Nd Fe B (або Nd 11,7 Fe 82,3 B ),
2
6
2,1
8
14
16
внаслідок перитектичної реакції утворення фази Nd Fe B, складається з: фази
2
14
Nd Fe B; фази, багатої на Nd та α-Fe (рис. 1 а). Введення в його склад лише 1,2 ат. %
14
2
Zr повністю запобігає виділенню заліза (рис. 1 б). Т о бто, легування цирконієм – засіб
керування фазовим складом цього типу феромагнітних матеріалів. Це особливо
важливо для сталих магнітів, оскільки чим вищий вміст у їх складі фази Nd Fe B,
2
14
тим вищі їх властивості. Легування цирконієм сплавів з надлишком, до
стехіометричного, неодиму призводить до зміни їх морфології.
Таким чином, легування сплавів Nd-Fe-B цирконієм запобігає виділенню фази
α-Fe і змінює їх морфологію.
Залежність властивостей порошків сплавів Nd-Fe-B від умов розмелювання.
Сталі магніти з матеріалів типу РЗМ-ПМ виготовляють методом порошкової
металургії для отримання високих властивостей. З огляду на це, та на процеси, які
протікають, якщо застосувати водневе оброблювання,
Таблиця 2. Умови порошки повинні відповідати певним вимогам. А саме
розмелювання сплаву повинні: 1) бути високодисперсними; 2) містити
Nd Fe 73,9 Zr B кристалічну феромагнітну фазу, 3) складатися з
8
2,1
16
ν, τ, Середо- магнітоанізотропних частинок. Умови розмелювання
об./хв. год вище сплаву подано в табл. 2. За даними РФА встановлено, що
100 12 після помелу за цих умов фаза Nd (Fe,Zr) B зберігається
2
14
6 водень (рис. 2 а). Значне розширення піків на дифрактограмах
200 викликане виникненням залишкових напружень та
12
6 олеїнова здрібненням зерен мікроструктури. Зі збільшенням
200
12 кислота частоти обертання камери млина та тривалості процесу
ці ефекти посилюються. Анізотропними є частинки
порошку, отриманого за частоти обертання камери млина ν=100 об./хв. протягом
τ=12 год, про що свідчить зміна інтенсивностей піків фази Nd (Fe Zr) B (рис. 2 б).
14
,
2
