Page 13 - Avtoreferat_Boruch

11

З підвищенням температури ДР до 950 С збільшилася кількість кавітаційних
пор та їх розміри до 0,7-1,5 мкм (рис. 6 б). Якісно фазовий склад спеченого сплаву
не змінився: він складається з фази Nd (Fe,Zr) B, з ≈1 ат.% Zr, та фази, багатої на Nd.
2
14
Для отримання наноструктурованих матеріалів Nd Fe 73,9 Zr B , спечених
2,1 8
16
шляхом ГДДР, з низькою пористістю, температура рекомбінування повинна бути
до 850 °С.
У четвертому розділі дисертації

3000  300/72 описано умови проведення та результати
2000 експериментів на окремих етапах
1000 виготовлення спечених наноструктурованих
3000    магнітів на основі сполуки SmCo за новим
5
2000 300/12 способом – шляхом оброблення у водні, а
1000
6000   300/6 також його вплив на властивості спечених

І, в.о.4000     магнітів. 0,2 Детально дослідили сплав
2000
для
цирконієм
легований
SmCo Zr ,

4,8
4000 МП    002 300/6 більшого здрібнення мікроструктури.
2000   Залежність властивостей порошків

0,2
4,8
3000      200/12 сплавів SmCo Zr від умов помелу.
2000   Магнітоанізотропні порошки сплаву
1000 SmCo Zr . Розмелювали сплав SmCo Zr
0,2
4,8
0,2
4,8
12000  002 за частоти від 100 до 300 об/хв., тривалістю
8000 МП
4000 200/12 від 6 до 72 год. Помел за =300 об./хв. і
0
30 40 50 60 70 ≥12 год. завершується аморфізацією і
2 FeK
частковим або повним диспропорціо-

9000  100/24 нуванням феромагнітної фази SmCo (рис. 7).
5
6000     Зі зниженням і в порошках виявили, крім



І, в.о. 3000    фази зі структурою типу CaCu , фази
5
0
Sm (Co,Zr) і Sm (Co,Zr) та одну з фаз-
40000
МП 002 100/24 2 7 5 19
20000 продуктів диспропорціонування – ht-Co
0 (рис. 7).
30 40 50 60 70 З підвищенням та під час
2 FeK розмелювання магнітна анізотропія частинок
 – ht-Co; – Sm (Co,Zr)
5 19 порошків знижується. Анізотропними є
 – Sm (Co,Zr) – Sm(Co,Zr)
2 7 5 частинки порошків, отримані за таких

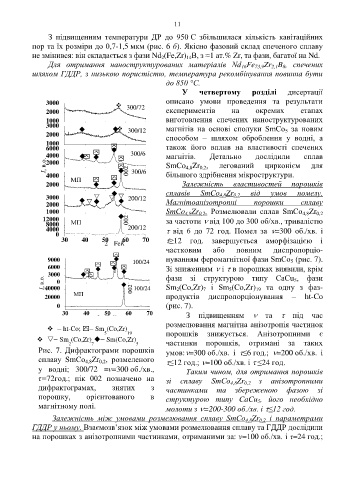

Рис. 7. Дифрактограми порошків умов: =300 об./хв. і ≤6 год.; =200 об./хв. і
сплаву SmCo Zr , розмеленого ≤12 год.; =100 об./хв. і ≤24 год.
0,2
4,8
у водні; 300/72 ν=300 об./хв., Таким чином, для отримання порошків
τ=72год.; пік 002 позначено на зі сплаву SmCo Zr з анізотропними
4,8
0,2
дифрактограмах, знятих з частинками та збереженою фазою зі
порошку, орієнтованого в структурою типу CaCu , його необхідно
5
магнітному полі. молоти з =200-300 об./хв. і ≤12 год.
Залежність між умовами розмелювання сплаву SmCo Zr і параметрами
0,2
4,8
ГДДР у ньому. Взаємозв’язок між умовами розмелювання сплаву та ГДДР дослідили
на порошках з анізотропними частинками, отриманими за: ν=100 об./хв. і τ=24 год.;
