Page 15 - Avtoreferat_Boruch
P. 15
13
розмірами зерен рівними ≈90-102 нм (рис. 9). Пористість спеченого матеріалу<0,8%
(рис. 9).
а б
г
фаза, збагачена на Co Sm(Co,V) 5
в фаза, збагачена на Sm пори

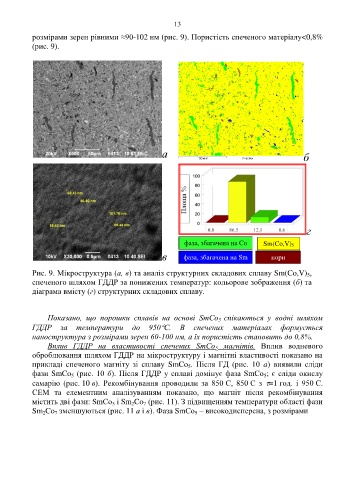

Рис. 9. Мікроструктура (а, в) та аналіз структурних складових сплаву Sm(Co,V) ,
5
спеченого шляхом ГДДР за понижених температур: кольорове зображення (б) та
діаграма вмісту (г) структурних складових сплаву.
Показано, що порошки сплавів на основі SmCo спікаються у водні шляхом
5
ГДДР за температури до 950 С. В спечених матеріалах формується
наноструктура з розмірами зерен 60-100 нм, а їх пористість становить до 0,8%.
Вплив ГДДР на властивості спечених SmCo магнітів. Вплив водневого
5
оброблювання шляхом ГДДР на мікроструктуру і магнітні властивості показано на
прикладі спеченого магніту зі сплаву SmCo . Після ГД (рис. 10 a) виявили сліди
5
фази SmCo (рис. 10 б). Після ГДДР у сплаві домінує фаза SmCo ; є сліди окислу
5
5
самарію (рис. 10 в). Рекомбінування проводили за 850 С, 850 С з =1 год. і 950 С.
СЕМ та елементним аналізуванням показано, що магніт після рекомбінування
містить дві фази: SmCo і Sm Co (рис. 11). З підвищенням температури області фази
2
5
7
Sm Co зменшуються (рис. 11 а і в). Фаза SmCo – високодисперсна, з розмірами
2
7
5
