Page 68 - Microsoft Word - Дисертація_Винар_end

68

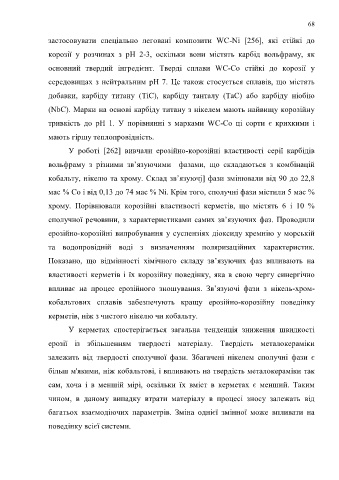

застосовувати спеціально леговані композити WC-Ni [256], які стійкі до

корозії у розчинах з рН 2-3, оскільки вони містять карбід вольфраму, як

основний твердий інгредієнт. Тверді сплави WC-Co стійкі до корозії у

середовищах з нейтральним рН 7. Це також стосується сплавів, що містять

добавки, карбіду титану (TiC), карбіду танталу (TaC) або карбіду ніобію

(NbC). Марки на основі карбіду титану з нікелем мають найвищу корозійну

тривкість до рН 1. У порівнянні з марками WC-Co ці сорти є крихкими і

мають гіршу теплопровідність.

У роботі [262] вивчали ерозійно-корозійні властивості серії карбідів

вольфраму з різними зв’язуючими фазами, що складаються з комбінацій

кобальту, нікелю та хрому. Склад зв’язуючj] фази змінювали від 90 до 22,8

мас % Со і від 0,13 до 74 мас % Ni. Крім того, сполучні фази містили 5 мас %

хрому. Порівнювали корозійні властивості керметів, що містять 6 і 10 %

сполучної речовини, з характеристиками самих зв’язуючих фаз. Проводили
ерозійно-корозійні випробування у суспензіях діоксиду кремнію у морській

та водопровідній воді з визначенням поляризаційних характеристик.
Показано, що відмінності хімічного складу зв’язуючих фаз впливають на

властивості керметів і їх корозійну поведінку, яка в свою чергу синергічно

впливає на процес ерозійного зношування. Зв’язуючі фази з нікель-хром-

кобальтових сплавів забезпечують кращу ерозійно-корозійну поведінку

керметів, ніж з чистого нікелю чи кобальту.

У керметах спостерігається загальна тенденція зниження швидкості

ерозії із збільшенням твердості матеріалу. Твердість металокераміки

залежить від твердості сполучної фази. Збагачені нікелем сполучні фази є

більш м'якими, ніж кобальтові, і впливають на твердість металокераміки так

сам, хоча і в меншій мірі, оскільки їх вміст в керметах є менший. Таким

чином, в даному випадку втрати матеріалу в процесі зносу залежать від

багатьох взаємодіючих параметрів. Зміна однієї змінної може впливати на

поведінку всієї системи.
