Page 69 - Microsoft Word - Дисертація_Винар_end

69

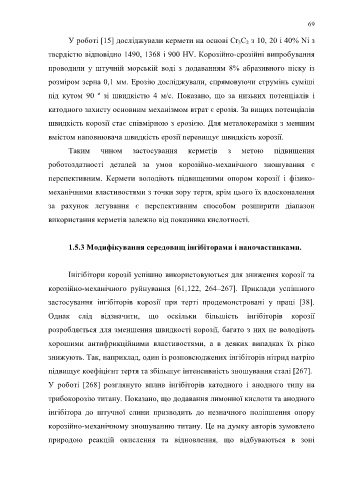

У роботі [15] досліджували кермети на основі Cr 3C 2 з 10, 20 і 40% Ni з

твердістю відповідно 1490, 1368 і 900 НV. Корозійно-ерозійні випробування

проводили у штучній морській воді з додаванням 8% абразивного піску із

розміром зерна 0,1 мм. Ерозію досліджували, спрямовуючи струмінь суміші

під кутом 90 º зі швидкістю 4 м/с. Показано, що за низьких потенціалів і

катодного захисту основним механізмом втрат є ерозія. За вищих потенціалів

швидкість корозії стає співмірною з ерозією. Для металокераміки з меншим

вмістом наповнювача швидкість ерозії перевищує швидкість корозії.

Таким чином застосування керметів з метою підвищення

роботоздатності деталей за умов корозійно-механічного зношування є

перспективним. Кермети володіють підвищеними опором корозії і фізико-

механічними властивостями з точки зору тертя, крім цього їх вдосконалення

за рахунок легування є перспективним способом розширити діапазон

використання керметів залежно від показника кислотності.

1.5.3 Модифікування середовищ інгібіторами і наночастинками.

Інігібітори корозії успішно використовуються для зниження корозії та

корозійно-механічного руйнування [61,122, 264–267]. Приклади успішного

застосування інгібіторів корозії при терті продемонстровані у праці [38].

Однак слід відзначити, що оскільки більшість інгібіторів корозії

розробляється для зменшення швидкості корозії, багато з них не володіють

хорошими антифрикційними властивостями, а в деяких випадках їх різко

знижують. Так, наприклад, один із розповсюджених інгібіторів нітрид натрію

підвищує коефіцієнт тертя та збільшує інтенсивність зношування сталі [267].

У роботі [268] розглянуто вплив інгібіторів катодного і анодного типу на

трибокорозію титану. Показано, що додавання лимонної кислоти та анодного

інгібітора до штучної слини призводить до незначного поліпшення опору

корозійно-механічному зношуванню титану. Це на думку авторів зумовлено

природою реакцій окислення та відновлення, що відбуваються в зоні
