Page 96 - дсрт

96

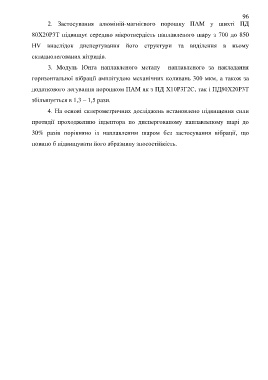

2. Застосування алюміній-магнієвого порошку ПАМ у шихті ПД

80Х20Р3Т підвищує середню мікротвердість наплавленого шару з 700 до 850

HV внаслідок диспергування його структури та виділення в ньому

складнолегованих нітридів.

3. Модуль Юнга наплавленого металу наплавленого за накладання

горизонтальної вібрації амплітудою механічних коливань 300 мкм, а також за

додаткового легування порошком ПАМ як з ПД Х10Р3Г2С, так і ПД80Х20Р3Т

збільшується в 1,3 – 1,5 рази.

4. На основі склерометричних досліджень встановлено підвищення сили

протидії проходженню індентора по диспергованому наплавленому шарі до

30% разів порівняно із наплавленим шаром без застосування вібрації, що

повино б підвищувати його абразивну зносостійкість.
