Page 94 - дсрт

94
боридних включень (FeCr)B, (FeCr) B, що зумовлює зростання напружень
2
стиску другого роду в наплавленому металі з 281 до 378 MПa.

Провели склерометричні дослідження (порівнювали глибину канавки від

проходження індентора) на поверхні наплавлених шарів, отриманих у

вихідному стані із ПД80Х20Р3Т та ПД ПД 80Х20Р3Т, легованим ПАМ

(рис. 4.18, крива 2). Визначено, що додаткове легування шихти ПД 80Х20Р3Т

порошком ПАМ призводить до зменшення глибини канавки у 1,2 рази в

наплавленому шарі порівняно із вихідним наплавленим металом.

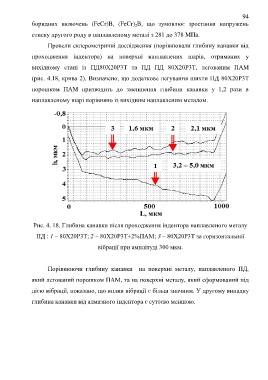

Рис. 4. 18. Глибина канавки після проходження індентора наплавленого металу

ПД : 1 – 80Х20Р3Т; 2 – 80Х20Р3Т+2%ПАМ; 3 – 80Х20Р3Т за горизонтальної

вібрації при амплітуді 300 мкм.

Порівнюючи глибину канавки на поверхні металу, наплавленого ПД,
який легований порошком ПАМ, та на поверхні металу, який сформований під

дією вібрації, показано, що вплив вібрації є більш значним. У другому випадку
глибина канавки від алмазного індентора є суттєво меншою.
