Page 93 - дсрт

93
цього, виявили, що додавання алюміній-магнієвої лігатури ПАМ до шихти ПД

80Х20Р3Т зумовило виділення в структурі наплавленого шару дисперсних

включень складнолегованих нітридів. Середній розмір нітридних включень

становив 0,1…0,5 мкм. Мікрорентгенівським спектральним аналізом у складі

нітридних включень виявили 8 мас. % Al та по 14 мас. % Ti та Cr.

Розподіл мікротвердості (рис. 4.17) від зони гребеня валика до зони

перекриття є нерівномірним, як у випадку вихідного наплавленого металу, і у

випадку наплавленого металу з додатково легованих ПАМ порошкових дротів,

оскільки армуючі боридна та дрібнодисперсна нітридна фази є нерівномірно

розподілені у твердому розчині наплавленого металу.

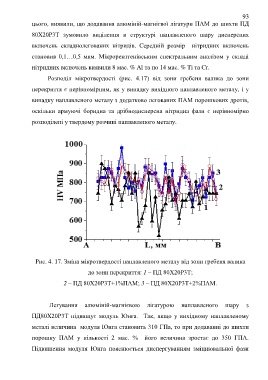

Рис. 4. 17. Зміна мікротвердості наплавленого металу від зони гребеня валика

до зони перекриття: 1 – ПД 80Х20Р3Т;

2 – ПД 80Х20Р3Т+1%ПАМ; 3 – ПД 80Х20Р3Т+2%ПАМ.

Легування алюміній-магнієвою лігатурою наплавленого шару з
ПД80Х20Р3Т підвищує модуль Юнга. Так, якщо у вихідному наплавленому

металі величина модуля Юнга становить 310 ГПа, то при додаванні до шихти
порошку ПАМ у кількості 2 мас. % його величина зростає до 350 ГПА.

Підвишення модуля Юнга пояснюється диспергуванням зміцнювальної фази
