Page 92 - дсрт

92

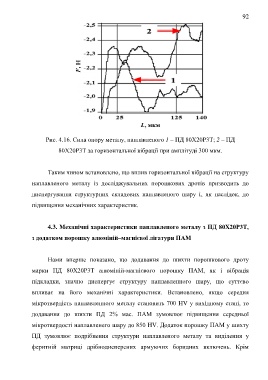

Рис. 4.16. Сила опору металу, наплавленого 1 – ПД 80Х20Р3Т; 2 – ПД

80Х20Р3Т за горизонтальної вібрації при амплітуді 300 мкм.

Таким чином встановлено, що вплив горизонтальної вібрації на структуру

наплавленого металу із досліджувальних порошкових дротів призводить до

диспергування структурних складових наплавленого шару і, як наслідок, до

підвищення механічних характеристик.

4.3. Механічні характеристики наплавленого металу з ПД 80Х20Р3Т,

з додатком порошку алюміній–магнієвої лігатури ПАМ

Нами вперше показано, що додавання до шихти порошкового дроту

марки ПД 80Х20Р3Т алюміній-магнієвого порошку ПАМ, як і вібрація

підкладки, значно диспергує структуру наплавленного шару, що суттєво

впливає на його механічні характеристики. Встановлено, якщо середня

мікротвердість наплавленного металу становить 700 HV у вихідному стані, то

додавання до шихти ПД 2% мас. ПАМ зумовлює підвищення середньої

мікротвердості наплавленего шару до 850 HV. Додаток порошку ПАМ у шихту

ПД зумовлює подрібнення структури наплавленого металу та виділення у

феритній матриці дрібнодисперсних армуючих боридних включень. Крім
