Page 89 - дсрт

89
середнього розміру 35 мкм, при цьому модуль Юнга зменшується до 310 ГПа.

При подальшому підвищенні амплітуди механічних коливань до 200 і 300 мкм

відбувається підвищення дисперсності боридних включень до 25 та 10 мкм, що

призводить до збільшення модуля Юнга до 330 і 365 ГПа. Це позитивно

впливає на міцнісні характеристики наплавленого металу та підвищення

зносостійкості.

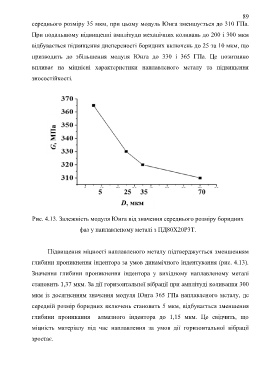

Рис. 4.13. Залежність модуля Юнга від значення середнього розміру боридних

фаз у наплавленому металі з ПД80Х20Р3Т.

Підвищення міцності наплавленого металу підтверджується зменшенням

глибини проникнення індентора за умов динамічного індентування (рис. 4.13).

Значення глибини проникнення індентора у вихідному наплавленому металі

становить 1,37 мкм. За дії горизонтальної вібрації при амплітуді коливання 300

мкм із досягненням значення модуля Юнга 365 ГПа наплавленого металу, де

середній розмір боридних включень становить 5 мкм, відбувається зменшення

глибини проникання алмазного індентора до 1,15 мкм. Це свідчить, що

міцність матеріалу під час наплавлення за умов дії горизонтальної вібрації

зростає.
