Page 85 - дсрт

85

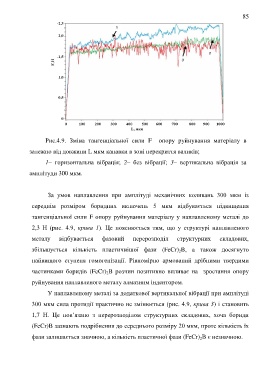

Рис.4.9. Зміна тангенціальної сили F опору руйнування матеріалу в

залежно від довжини L мкм канавки в зоні перекриття валиків;

1– горизонтальна вібрація; 2– без вібрації; 3– вертикальна вібрація за

амплітуди 300 мкм.

За умов наплавлення при амплітуді механічних коливань 300 мкм із

середнім розміром боридних включень 5 мкм відбувається підвищення

тангенціальної сили F опору руйнування матеріалу у наплавленому металі до

2,3 H (рис. 4.9, крива 1). Це пояснюється тим, що у структурі наплавленого

металу відбувається фазовий перерозподіл структурних складових,

збільшується кількість пластичнішої фази (FeCr) B, а також досягнуто
2
найвищого ступеня гомогенізації. Рівномірно армований дрібними твердими

частинками боридів (FeCr) B розчин позитивно впливає на зростання опору
2
руйнування наплавленого металу алмазним індентором.

У наплавленому металі за додаткової вертикальної вібрації при амплітуді

300 мкм сила протидії практично не змінюється (рис. 4.9, крива 3) і становить

1,7 H. Це пов‘язано з перерозподілом структурних складових, хоча бориди

(FeCr)B зазнають подрібнення до середнього розміру 20 мкм, проте кількість їх

фази залишається значною, а кількість пластичної фази (FeCr) B є незначною.
2
