Page 81 - дсрт

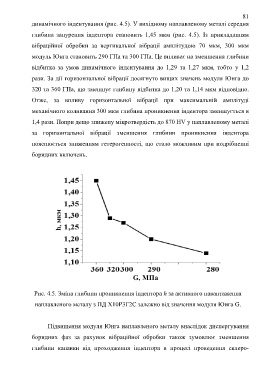

81
динамічного індентування (рис. 4.5). У вихідному наплавленому металі середня

глибина занурення індентора становить 1,45 мкм (рис. 4.5). Із прикладанням

вібраційної обробки за вертикальної вібрації амплітудою 70 мкм, 300 мкм

модуль Юнга становить 290 ГПа та 300 ГПа. Це впливає на зменшення глибини

відбитка за умов динамічного індентування до 1,29 та 1,27 мкм, тобто у 1,2

рази. За дії горизонтальної вібрації досягнуто вищих значень модуля Юнга до

320 та 360 ГПа, що зменшує глибину відбитка до 1,20 та 1,14 мкм відповідно.

Отже, за впливу горизонтальної вібрації при максимальній амплітуді

механічного коливання 300 мкм глибина проникнення індентора зменшується в

1,4 рази. Попри дещо знижену мікротвердість до 870 HV у наплавленому металі

за горизонтальної вібрації зменшення глибини проникнення індентора

пояснюється зниженням гетерогенності, що стало можливим при подрібненні

боридних включень.

Рис. 4.5. Зміна глибини проникнення індентора h за активного навантаження

наплавленого металу з ПД Х10Р3Г2С залежно від значення модуля Юнга G.

Підвищення модуля Юнга наплавленого металу внаслідок диспергування

боридних фаз за рахунок вібраційної обробки також зумовлює зменшення

глибини канавки від проходження індентора в процесі проведення склеро-
