Page 77 - дсрт

77

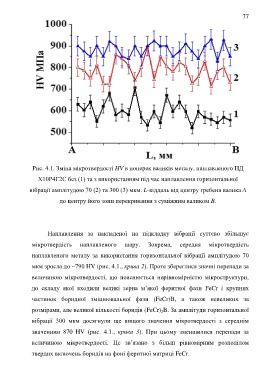

Рис. 4.1. Зміна мікротвердості HV в поперек валиків металу, наплавленого ПД

Х10Р4Г2С без (1) та з використанням під час наплавлення горизонтальної

вібрації амплітудою 70 (2) та 300 (3) мкм. L-віддаль від центру гребеня валика A

до центру його зони перекривання з суміжним валиком B.

Наплавлення за накладеної на підкладку вібрації суттєво збільшує

мікротвердість наплавленого шару. Зокрема, середня мікротвердість

наплавленого металу за використання горизонтальної вібрації амплітудою 70

мкм зросла до ~790 HV (рис. 4.1., крива 2). Проте збереглися значні перепади за

величиною мікротвердості, що пояснюється нерівномірністю мікроструктури,

до складу якої входили великі зерна м‘якої феритної фази FeCr і крупних

частинок боридної зміцнювальної фази (FeCr)B, а також невеликих за

розмірами, але великої кількості боридів (FeCr) B. За амплітуди горизонтальної
2
вібрації 300 мкм досягнули ще вищого значення мікротвердості з середнім

значенням 870 HV (рис. 4.1., крива 3). При цьому зменшилися перепади за

величиною мікротвердості. Це зв‘язано з більш рівномірним розподілом

твердих включень боридів на фоні феритної матриці FeCr.
