Page 76 - дсрт

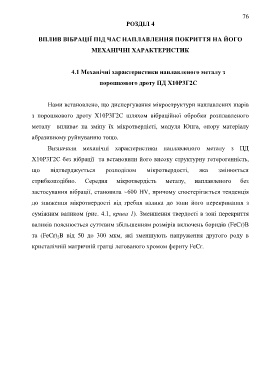

76
РОЗДІЛ 4

ВПЛИВ ВІБРАЦІЇ ПІД ЧАС НАПЛАВЛЕННЯ ПОКРИТТЯ НА ЙОГО

МЕХАНІЧНІ ХАРАКТЕРИСТИК

4.1 Механічні характеристики наплавленого металу з

порошкового дроту ПД Х10Р3Г2С

Нами встановлено, що диспергування мікроструктури наплавлених шарів

з порошкового дроту Х10Р3Г2С шляхом вібраційної обробки розплавленого

металу впливає на зміну їх мікротвердісті, модуля Юнга, опору матеріалу

абразивному руйнуванню тощо.

Визначали механічні характеристики наплавленого металу з ПД

Х10Р3Г2С без вібрації та встановили його високу структурну гетерогенність,

що підтверджується розподілом мікротвердості, яка змінюється

стрибкоподібно. Середня мікротвердість металу, наплавленого без

застосування вібрації, становила ~600 HV, причому спостерігається тенденція

до зниження мікротвердості від гребня валика до зони його перекривання з

суміжним валиком (рис. 4.1, крива 1). Зменшення твердості в зоні перекриття

валиків пояснюється суттєвим збільшенням розмірів включень боридів (FeCr)B

та (FeCr) B від 50 до 300 мкм, які зменшують напруження другого роду в
2
кристалічній матричній гратці легованого хромом фериту FeCr.
