71

в г

д е

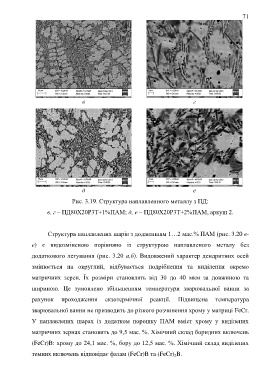

Рис. 3.19. Структура наплавленного металлу з ПД:

в, г – ПД80Х20Р3Т+1%ПАМ; д, е – ПД80Х20Р3Т+2%ПАМ, аркуш 2.

Структура наплавлених шарів з додаванням 1…2 мас.% ПАМ (рис. 3.20 в-

е) є видозміненою порівняно із структурою наплавленого металу без

додаткового легування (рис. 3.20 а,б). Видовжений характер дендритних осей

змінюється на округлий, відбувається подрібнення та виділення окремо

матричних зерен. Їх розміри становлять від 30 до 40 мкм за довжиною та

шириною. Це зумовлено збільшенням температури зварювальної ванни за

рахунок проходження екзотермічної реакції. Підвищена температура

зварювальної ванни не призводить до різкого розчинення хрому у матриці FeCr.

У наплавлених шарах із додатком порошку ПАМ вміст хрому у виділених

матричних зернах становить до 9,5 мас. %. Хімічний склад боридних включень

(FeCr)B: хрому до 24,1 мас. %, бору до 12,5 мас. %. Хімічний склад виділених

темних включень відповідає фазам (FeCr)B та (FeCr) B.
2
