66
Матрицею наплавленого шару із ПД Х10Р4Г2С є ферит із включеннями

боридної фази, а матрицею наплавленого шару із ПП-Нп-80Х20Р3Т є мартенсит

із великою кількістю залишкового аустеніту.

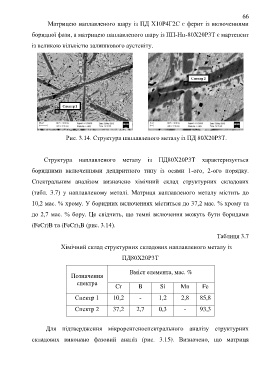

Рис. 3.14. Структура наплавленого металу із ПД 80Х20Р3Т.

Структура наплавленого металу із ПД80Х20Р3Т характеризується

боридними включеннями дендритного типу із осями 1-ого, 2-ого порядку.

Спектральним аналізом визначено хімічний склад структурних складових

(табл. 3.7) у наплавленому металі. Матриця наплавленого металу містить до

10,2 мас. % хрому. У боридних включеннях міститься до 37,2 мас. % хрому та

до 2,7 мас. % бору. Це свідчить, що темні включення можуть бути боридами

(FeCr)B та (FeCr) B (рис. 3.14).
2
Таблиця 3.7

Хімічний склад структурних складових наплавленого металу із

ПД80Х20Р3Т

Вміст елемента, мас. %
Позначення
спектра
Сr B Si Mn Fe

Спектр 1 10,2 - 1,2 2,8 85,8

Спектр 2 37,2 2,7 0,3 - 93,3

Для підтвердження мікроренгеноспектрального аналізу структурних

складових виконано фазовий аналіз (рис. 3.15). Визначено, що матриця
