62

а б

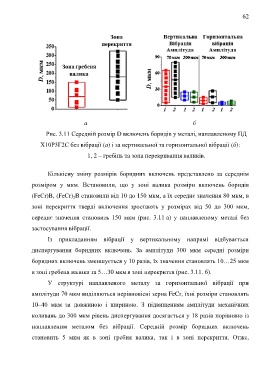

Рис. 3.11 Середній розмір D включень боридів у металі, наплавленому ПД
Х10Р3Г2С без вібрації (а) і за вертикальної та горизонтальної вібрації (б):

1, 2 – гребінь та зона перекривання валиків.

Кількісну зміну розмірів боридних включень представлено за середнім

розміром у мкм. Встановили, що у зоні валика розміри включень боридів

(FeСr)B, (FeСr) B становили від 10 до 150 мкм, а їх середнє значення 80 мкм, в
2
зоні перекриття тверді включення зростають у розмірах від 50 до 300 мкм,

середнє значення становить 150 мкм (рис. 3.11 а) у наплавленому металі без

застосування вібрації.

Із прикладанням вібрації у вертикальному напрямі відбувається

диспергування боридних включень. За амплітуди 300 мкм середні розміри

боридних включень зменшується у 10 разів, їх значення становлять 10…25 мкм

в зоні гребеня валика та 5…30 мкм в зоні перекриття (рис. 3.11. б).
У структурі наплавленого металу за горизонтальної вібрації при

амплітуди 70 мкм виділяються нерівновісні зерна FeCr, їхні розміри становлять

10–40 мкм за довжиною і шириною. З підвищенням амплітуди механічних

коливань до 300 мкм рівень диспергування досягається у 18 разів порівняно із

наплавленим металом без вібрації. Середній розмір боридних включень

становить 5 мкм як в зоні гребня валика, так і в зоні перекриття. Отже,
