Page 63 - дсрт

63
горизонтальний напрям вібрації має більший вплив на диспергування та

гомогенізацію наплавленого металу.

Внаслідок використання вібрації під час процесу наплавлення з

ПД Х10Р3Г2С досягли істотного подрібнення боридів, позбулися їх

гострокутної морфології та збільшили їх густину на одиничній площі

наплавленого металу. Всі ці ознаки є чинниками позитивного впливу на

роботоздатність наплавленого металу.

Виявили також вплив вібрації на перерозподіл фаз у структурі

наплавлених шарів. У металі, наплавленому без вібрації з ПД Х10Р3Г2С, де

середній розмір боридних включень становив 175 мкм, співвідношення фаз

таке: (FeСr)B/(FeСr) B–4/1. Внаслідок диспергування боридних включень (за
2
горизонтальної вібрації підкладки під час наплавлення) співвідношення фаз як

структурних складових змінилося. Зокрема за досягнення середнього розміру

боридів 10 мкм вміст фази (FeCr) B у структурі наплавленого металу
2
збільшився, а співвідношення фаз стало (FeСr)B/(FeСr) B–2,5/4, а за досягнення
2
максимального диспергування, коли середній розмір фази (FeCr) B становив 5
2
мкм, співвідношення фаз змінилося (FeСr)B/(FeСr) B – 1/5 (рис. 3.12).
2

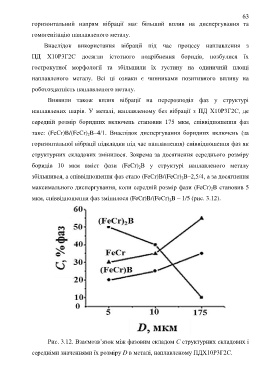

Рис. 3.12. Взаємозв‘язок між фазовим складом С структурних складових і

середніми значеннями їх розміру D в металі, наплавленому ПДХ10Р3Г2С.
