58

в г

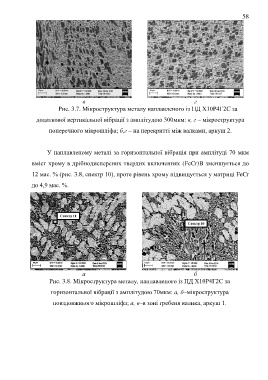

Рис. 3.7. Мікроструктура металу наплавленого із ПД Х10Р4Г2С за

додаткової вертикальної вібрації з амплітудою 300мкм: в, г – мікроструктура

поперечного мікрошліфа; б,г – на перекритті між валками, аркуш 2.

У наплавленому металі за горизонтальної вібрація при амплітуді 70 мкм

вміст хрому в дрібнодисперсних твердих включеннях (FeСr)B зменшується до

12 мас. % (рис. 3.8, спектр 10), проте рівень хрому підвищується у матриці FeCr

до 4,9 мас. %.

а б
Рис. 3.8. Мікроструктура металу, наплавленого із ПД Х10Р4Г2С за

горизонтальної вібрації з амплітудою 70мкм: a, б–мікроструктура

повздовжнього мікрошліфа; а, в–в зоні гребеня валика, аркуш 1.
