Page 55 - дсрт
P. 55
55
(FeСr) B та (FeСr)B (рис. 3.5). Ідентифікували ці фази за співвідношенням
2
вмісту їх складових, визначених спектральним методом (табл. 3.5). У
мікроструктурі наплавленого шару на фоні феритної матриці FeCr, виявили
великі (FeСr)B та дрібні включення боридів (FeСr) B (рис. 3.5).
2
а б
в г

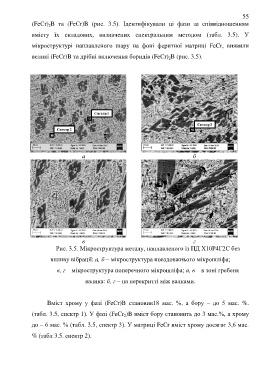

Рис. 3.5. Мікроструктура металу, наплавленого із ПД Х10Р4Г2С без
впливу вібрації: a, б – мікроструктура повздовжнього мікрошліфа;
в, г – мікроструктура поперечного мікрошліфа; а, в – в зоні гребеня
валика: б, г – на перекритті між валками.
Вміст хрому у фазі (FeСr)B становив18 мас. %, а бору – до 5 мас. %.
(табл. 3.5, спектр 1). У фазі (FeCr )B вміст бору становить до 3 мас.%, а хрому
2
до – 6 мас. % (табл. 3.5, спектр 3). У матриці FeCr вміст хрому досягає 3,6 мас.
% (табл 3.5. спектр 2).
