51

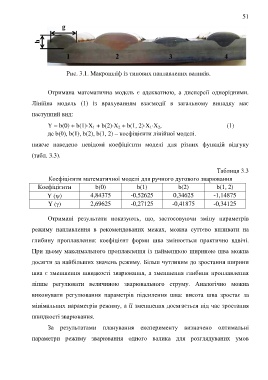

Рис. 3.1. Макрошліф із типових наплавлених валиків.

Отримана математична модель є адекватною, а дисперсії однорідними.

Лінійна модель (1) із врахуванням взаємодії в загальному випадку має

наступний вид:

Y = b(0) + b(1)X + b(2)X + b(1, 2)X X , (1)
2
1
1
2
де b(0), b(1), b(2), b(1, 2) – коефіцієнти лінійної моделі.
нижче наведено невідомі коефіцієнти моделі для різних функцій відгуку
(табл. 3.3).

Таблиця 3.3
Коефіцієнти математичної моделі для ручного дугового зварювання

Коефіцієнти b(0) b(1) b(2) b(1, 2)
Y () 4,84375 -0,52625 0,34625 -1,14875

Y () 2,69625 -0,27125 -0,41875 -0,34125

Отримані результати показують, що, застосовуючи зміну параметрів
режиму наплавлення в рекомендованих межах, можна суттєво впливати на

глибину проплавлення: коефіцієнт форми шва змінюється практично вдвічі.
При цьому максимального проплавлення із найменшою шириною шва можна

досягти за найбільших значень режиму. Більш чутливим до зростання ширини

шва є зменшення швидкості зварювання, а зменшення глибини проплавлення

ліпше регулювати величиною зварювального струму. Аналогічно можна

виконувати регулювання параметрів підсилення шва: висота шва зростає за

мінімальних параметрів режиму, а її зменшення досягається під час зростання

швидкості зварювання.

За результатами планування експерименту визначено оптимальні

параметри режиму зварювання одного валика для розглядуваних умов
