Page 64 - дсрт

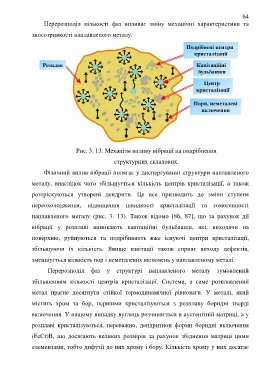

64
Перерозподіл кількості фаз впливає зміну механічні характеристики та

зносотривкості наплавленого металу.

Рис. 3. 13. Механізм впливу вібрації на подрібнення

структурних складових.

Фізичний вплив вібрації полягає у диспергуванні структури наплавленого

металу, внаслідок чого збільшується кількість центрів кристалізації, а також

розтріскуються утворені дендрити. Це все призводить до зміни ступеня

переохолодження, підвищення швидкості кристалізації та гомогенності

наплавленого металу (рис. 3. 13). Також відомо [86, 87], що за рахунок дії

вібрації у розплаві виникають кавітаційні бульбашки, які, виходячи на

поверхню, руйнуються та подрібнюють вже існуючі центри кристалізації,

збільшуючи їх кількість. Явище кавітації також сприяє виходу дефектів,

зменшується кількість пор і неметалевих включень у наплавленому металі.

Перерозподіл фаз у структурі наплавленого металу зумовлений

збільшенням кількості центрів кристалізації. Система, а саме розплавлений

метал прагне досягнути стійкої термодинамічної рівноваги. У металі, який

містить хром та бор, першими кристалізуються з розплаву боридні тверді

включення. У нашому випадку вуглець розчиняється в аустенітній матриці, а у

розплаві кристалізуються, переважно, дендритнои форми боридні включення

(FeCr)B, що досягають великих розмірів за рахунок збіднення матриці цими

елементами, тобто дифузії до них хрому і бору. Кількість хрому у них досягає
