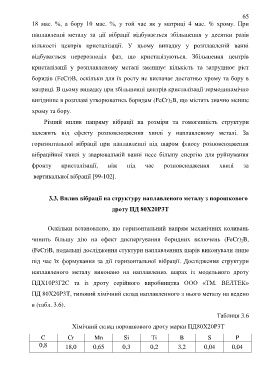

Page 65 - дсрт

65
18 мас. %, а бору 10 мас. %, у той час як у матриці 4 мас. % хрому. При

наплавленні металу за дії вібрації відбувається збільшення у десятки разів

кількості центрів кристалізації. У цьому випадку у розплавленій ванні

відбувається перерозподіл фаз, що кристалізуються. Збільшення центрів

кристалізації у розплавленому металі зменшує кількість та затруднює ріст

боридів (FeCr)B, оскільки для їх росту не вистачає достатньо хрому та бору в

матриці. В цьому випадку при збільшенні центрів кристалізації термодинамічно

вигідніше в розплаві утворюватись боридам (FeCr) B, що містять значно менше
2
хрому та бору.

Різний вплив напряму вібрації на розміри та гомогенність структури

залежить від ефекту розповсюдження хвилі у наплавленому металі. За

горизонтальної вібрації при наплавленні під шаром флюсу розповсюдження

вібраційної хвилі у зварювальній ванні несе більшу енергію для руйнування

фронту кристалізації, ніж під час розповсюдження хвилі за

вертикальної вібрації [99-102].

3.3. Вплив вібрації на структуру наплавленого металу з порошкового

дроту ПД 80Х20Р3Т

Оскільки встановлено, що горизонтальний напрям механічних коливань

чинить більшу дію на ефект диспергування боридних включень (FeCr) B,
2
(FeCr)B, подальші дослідження стуктури наплавленних шарів виконували лише

під час їх формування за дії горизонтальної вібрації. Дослідження структури

наплавленого металу виконано на наплавлених шарах із модельного дроту

ПДХ10Р3Г2С та із дроту серійного виробництва ООО «ТМ. ВЕЛТЕК»

ПД 80Х20Р3Т, типовий хімічний склад наплавленного з нього металу на ведено

в (табл. 3.6).

Таблиця 3.6

Хімічний склад порошкового дроту марки ПД80Х20Р3Т

C Cr Mn Si Ti B S P

0,8 18,0 0,65 0,3 0,2 3,2 0,04 0,04
