Page 75 - дсрт

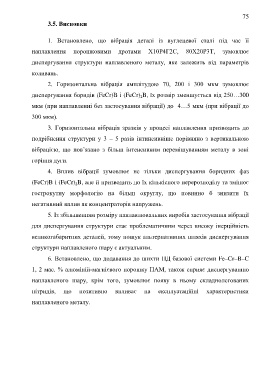

75
3.5. Висновки

1. Встановлено, що вібрація деталі із вуглецевої сталі під час її

наплавлення порошковими дротами Х10Р4Г2С, 80Х20Р3Т, зумовлює

диспергування структури наплавленого металу, яке залежить від параметрів

коливань.

2. Горизонтальна вібрація амплітудою 70, 200 і 300 мкм зумовлює

диспергування боридів (FeCr)B і (FeCr) B, їх розмір зменшується від 250…300
2
мкм (при наплавленні без застосування вібрації) до 4…5 мкм (при вібрації до

300 мкм).

3. Горизонтальна вібрація зразків у процесі наплавлення призводить до

подрібнення структури у 3 – 5 разів інтинсивніше порівняно з вертикальною

вібрацією, що пов‘язано з більш інтенсивним перемішуванням металу в зоні

горіння дуги.

4. Вплив вібрації зумовлює не тільки диспергування боридних фаз

(FeCr)B і (FeCr) B, але й призводить до їх кількісного перерозподілу та змінює
2
гострокутну морфологію на більш округлу, що повинно б знизити їх

негативний вплив як концентраторів напружень.
5. Із збільшенням розміру наплавлювальних виробів застосування вібрації

для диспергування структури стає проблематичним через високу інерційність
великогабаритних деталей, тому пошук альтернативних шляхів диспергування

структури наплавленого шару є актуальним.

6. Встановлено, що додавання до шихти ПД базової системи Fe–Cr–B–C

1, 2 мас. % алюміній-магнієвого порошку ПАМ, також сприяє диспергуванню

наплавленого шару, крім того, зумовлює появу в ньому складнолегованих

нітридів, що позитивно впливає на експлуатаційні характеристики

наплавленого металу.
