Page 72 - дсрт

72
Додаток магнію впливає на розмір включень, а саме, у наплавленому

металі без легування розміри боридів становлять 30…120мкм; із додавання 1%

порошку ПАМ боридні включення подрібнюються до 5…22мкм із додавання

2% порошку ПАМ боридні включення подрібнюються до 2…20мкм (рис. 3.20)

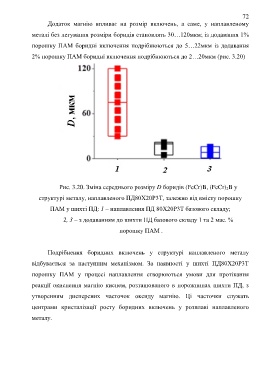

Рис. 3.20. Зміна середнього розміру D боридів (FeCr)B, (FeCr) B у
2
структурі металу, наплавленого ПД80Х20Р3Т, залежно від вмісту порошку

ПАМ у шихті ПД: 1 – наплавлення ПД 80Х20Р3Т базового складу;

2, 3 – з додаванням до шихти ПД базового складу 1 та 2 мас. %

порошку ПАМ .

Подрібнення боридних включень у структурі наплавленого металу

відбувається за наступним механізмом. За наявності у шихті ПД80Х20Р3Т

порошку ПАМ у процесі наплавлення створюються умови для протікання

реакції окиснення магнію киснем, розташованого в порожнинах шихти ПД, з

утворенням дисперсних часточок оксиду магнію. Ці часточки служать

центрами кристалізації росту боридних включень у розплаві наплавленого

металу.
