Page 80 - дсрт

80
Це пояснюється більшою площею зони визначення хімічного складу проти

площі самих боридів. Дані про перерозподіл фаз добре корелюються із

дослідженням структури наплавленого металу.

Для дослідження вищих механічних характеристик наплавленого металу

із диспергуванням боридних включень визначали модуль Юнга (рис. 4.4).

Показано, що у металі, наплавленому без вібрації, де середнє значення розміру

боридних вкючень становить 175 мкм, значення модуля Юнга дорівнює 280

ГПа. З вібраційною обробкою за вертикального напрямку вібрації модуль Юнга

в середньому зростає до 290 та 300 ГПа, при цьому середній розмір

диспергованих боридів становить 50 та 20 мкм. Із зміною напрямку вібрації на

горизонтальний досягнуто диспергування розмірів боридних включень до 10 та

5 мкм, при цьому значення модуля Юнга зростає до 320 та 360 ГПа відповідно.

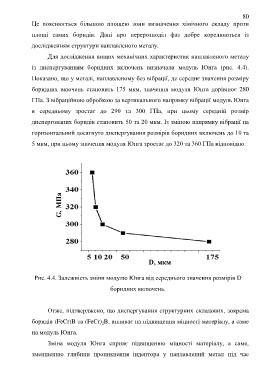

Рис. 4.4. Залежність зміни модулю Юнга від середнього значення розмірів D

боридних включень.

Отже, підтверджено, що диспергування структурних складових, зокрема

боридів (FeCr)B та (FeCr) B, впливає на підвищення міцності матеріалу, а саме
2
на модуль Юнга.

Зміна модуля Юнга сприяє підвищенню міцності матеріалу, а саме,

зменшенню глибини проникнення індентора у наплавлений метал під час
