82
метричних досліджень (рис. 4.6). У вихідному наплавленому металі, де

середній розмір боридних фаз становить 175 мкм, середня глибина канавки 0,2

мкм. За дії вертикальної вібрації при амлідуді механічних коливань 70 мкм, 300

мкм досягнуто подрібнення боридних включень, де середній розмір становить

50 мкм та 20 мкм. Це призводить до зменшення глибини канавки у два рази. За

дії горизонтальної вібрації, коли середній розмір диспергованих боридних

включень становить 10 мкм та 5 мкм, досягнуто зменшення глибини канавки до
0,025 мкм та 0,01 мкм. В середньому це призводить до зменшення глибини

канавки у 7 разів.

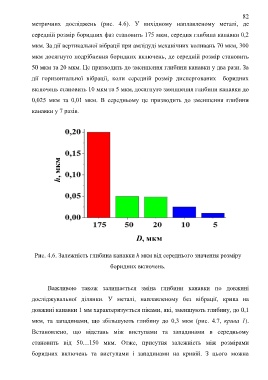

Рис. 4.6. Залежність глибина канавки h мкм від середнього значення розміру

боридних включень.

Важливою також залишається зміна глибини канавки по довжині

досліджувальної ділянки. У металі, наплавленому без вібрації, крива на

довжині канавки 1 мм характеризується піками, які, зменшують глибину, до 0,1

мкм, та западинами, що збільшують глибину до 0,3 мкм (рис. 4.7, крива 1).

Встановлено, що відстань між виступами та западинами в середньому

становить від 50…150 мкм. Отже, присутня залежність між розмірами

боридних включень та виступами і западинами на кривій. З цього можна
