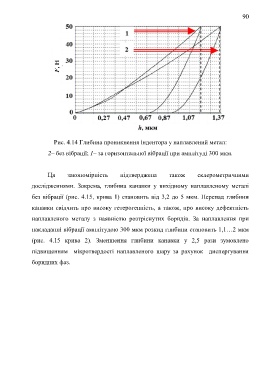

Page 90 - дсрт

90

Рис. 4.14 Глибина проникнення індентора у наплавлений метал:

2– без вібрації; 1– за горизонтальної вібрації при амплітуді 300 мкм.

Ця закономірність підтверджена також склерометричними
дослідженнями. Зокрема, глибина канавки у вихідному наплавленому металі

без вібрації (рис. 4.15, крива 1) становить від 3,2 до 5 мкм. Перепад глибини
канавки свідчить про високу гетерогенність, а також, про високу дефектність

наплавленого металу з наявністю розтріснутих боридів. За наплавлення при
накладанні вібрації амплітудою 300 мкм розкид глибини становить 1,1…2 мкм

(рис. 4.15 крива 2). Зменшення глибини канавки у 2,5 рази зумовлено

підвищенням мікротвердості наплавленого шару за рахунок диспергування

боридних фаз.
